ホイットニ スロット1メインボード　MSI製MS6182　V.0A

　さて，Computex Taipeiから持ち帰った新しい810メインボードMSI製MS6182 V.0Aを紹介・テストしたいと思います．とはいえ，V.0Aとあるように，このメインボードは完全にサンプルで，動作するかどうかわかりません．マイクロスター社のスタッフは，一応動くといっていましたが，PCBの裏を見ると，まだリード線が付いている状態です．

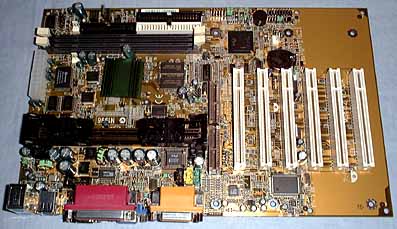

　PCIが6本，ISAなし，カラーコネクタと，PC99仕様を満たす構成です．サウンドについては，別途クリエイティブ製ES1373サウンドチップを搭載しています．この理由を尋ねたところ，810内のコーデックの問題で，現状ではサウンドを使用するとパフォーマンスが落ちる可能性がある．それなら，安心できるまでは，サウンドチップを積んだ方が良いだろう，という回答でした．

　なお，PC99仕様については，別途表を参照してください．PCBを見て特徴的なのは，PCIの3本目あたりからは，PCB上に配線がほとんど見られないことです．この設計が810の仕様によるのか，このような仕様にしておくと，後でMicroATXに作り替えるのも簡単でしょう．

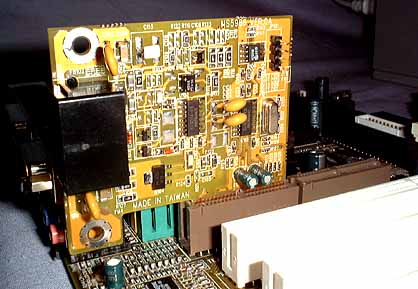

　また，MSI製MS6182の特徴として，AMRスロットが2つ並んでいることがあります．PCBの中央よりの方は，マイクロスター社独自のものですから，サイズ的にも通常のAMRカードを取り付けることはできません．マイクロスター製のものをとりつけることになります．

　

　　

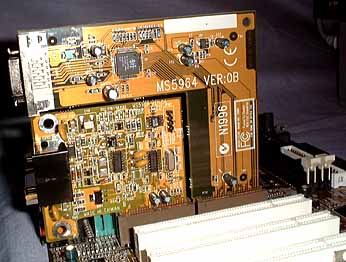

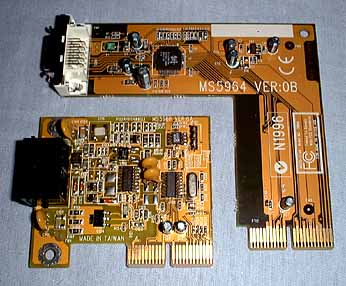

　実際の取り付けについては，写真を見ていただければわかるでしょう．モデムカード，TV出力カード，デジタルディスプレイカードを入手しました．しかし，肝心のドライバが無いため動作テストをすることができません．

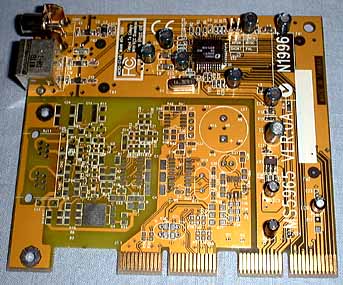

　また，写真を見ればわかると思いますが，カードは未完成で，実際には，カッターでPCBを切断しなくてはなりません．しかし，AMRがどのようなものであるかは，わかります．

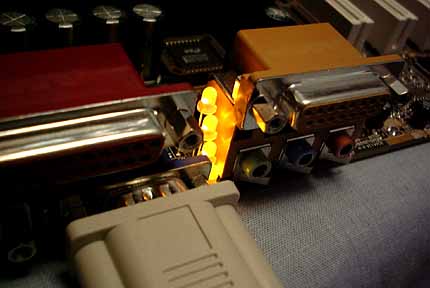

　また，新しいマイクロスター製メインボードの特徴である，システム状態を示すD-LEDが搭載されています．このD-LEDは，メモリの検出やUSBの状態などをに問題があればそれを表示するものです．今回は，電源を入れると，すべてが白に点灯しました．しかし，この表示の意味を書いた表がまだないので不明です．

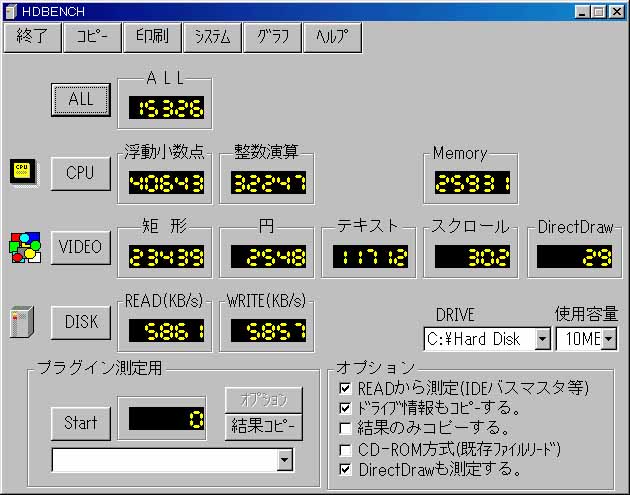

　さて，ベンチマークを取るために，実際に動作させてみました．動作しましたが，シェアドメモリーが1MBしか認識しません．しかし，テスト結果は上々で，HDBENCHの総合が15326，2Dスクロール302がとなっています．DirectDRAWが29となりました．確かに，TNT2Ultraをテストした後では，見劣りするのは仕方ありませんが，2Dスクロールもなかなかです．

　とにかく，TNT2Ultraよりも安いメインボードで，この性能なのですから，驚きです．しかし，Pentium3の500MHzなのですから，このくらいは当然なのかもしれません．結果的には，やはりDFI社のスロット1ホイットニメインボードとほぼ同じ性能です．グラフィックス表現・色合いは，ほかのホイットニメインボードより優れているように感じます(個人差がありますが)．また，ベンチマーク結果よりも，速度的に速いように感じます．こうなると，製品化が待ちどおしくなってきます．
