メインボード紹介：フレックスATX：シャトル製FE14

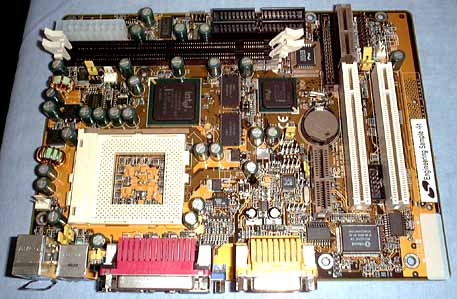

　今回は，フレックスATXのメインボードシャトルFE14を入手しました．また，シャトルではこのメインボードを搭載したベアボーンをリリースする予定で，プロトタイプの写真も入手しました．メインボードは，810DC100ホイットニを搭載したかわいい作りになっています．PCIが2本なのでフレックスATXだとわかります．PCIひとつ分の余裕がPCBにあるので，いずれもう少し小さい製品がリリースされるかもしれません．


　見てもわかるように，小さいからといって手を抜いている訳ではなく，必要なものすべてが搭載されています．

製品仕様

Chipset: Intel 82810-DC100
66/75/83/100/112/124/133MHz (100 ~ 133MHz for optional)
x3, x3.5, x4, x4.5, x5, x5.5, x6, x6.5, x7.0, x7.5, x8 (optional)
Flex ATX
Memory:l DIMM x 2, 最大512MB
Display Cache:4MB SDRAM
Expansion Bus:2 x PCI 1 x AMR 1 X UPT (USB, TV-out, Panel Link socket)
Power Fail Resume
K/B and Mouse wake up
Wake-On-Ring
Wake-On-Alarm
1 floppy port: Support 1.2MB, 1.44MB, 2.88MB
IrDA Tx/Rx Header
Power Management: APM 1.2　 ACPI 1.0
BIOS: Award PnP BIOS

Back Panel:
1 VGA port
1 serial port (オンボード)
1 serial port (金具仕様)
1 parallel port ( SPP, EPP, ECP)
1 PS/2 keyboard port
1 PS/2 mouse port
2 USB port
1 game port
1 line-in port
1 mic. Port
1 line-out port

　このメインボードが単体で販売されるかどうかが不明です．ジュリアス個人としては何とか単体での販売を期待しますが，このあたりは需要と供給の問題のですから，何ともいえません．なお，このメインボードのテストは近くメインボードテストで行う予定です．

　
