Design Wave Magazine 電子オルゴールの製作

『2003年1月号付属CPLD基板』関連製作レポート
佐々木 淑恵

※ 本記事は,2003年1月号付属CPLD基板をご活用
いただいた読者の方による投稿レポートです.


 クロック発振回路(発振周波数は64kHz)と圧電サウンダで自動演奏を行う電子オルゴールを製作しました.演奏データもハードウェア化しています.HDLの特徴を生かして,楽譜をそのまま表現できるようにくふうしています.基板は,2003年1月号の「キッチン・タイマの製作」で使用した基板(写真1,図1)をそのまま利用しました.

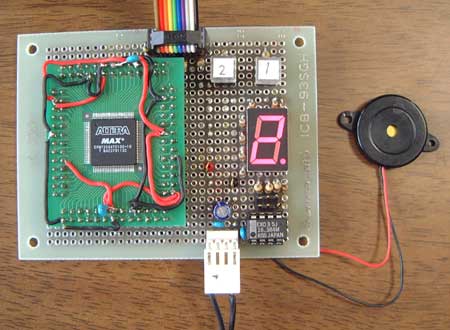

[写真1] キッチン・タイマの外観

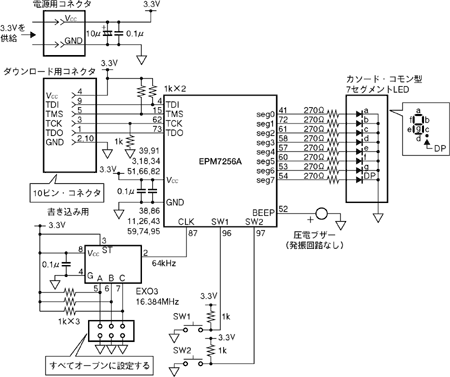

[図1] キッチン・タイマの回路図


●音と周波数

 まず,回路を組むための基本データとなる音階と分周比の関係を表1に示します.平均律音階では,中心の“ラ”の音の周波数が440Hz,その1オクターブ低い“ラ”の音が220Hzになります.この間の1オクターブの音階を,

  音階の周波数=220×2^(n/12)  nは,1から12の整数

として計算します.なお,表1には,基本クロックとして64kHzを使用する場合の分周比も示しています.基本クロック周波数が変われば,この値も変わるので注意してください.また,音符のデータとしては,この半分になる値(82)を使います.


音階の番号 音階 平均律音階の周波数 分周比(CLK=64000) 分周比の半分 オクターブ高いときの分周
0 220 290.91 145 72
1 ラ# 233.08 274.58 137 68
2 246.94 259.17 129 65(si)
3 ド 261.63 244.62 122(do) 61(octdo)
4 ド# 277.18 230.9 115 57
5 293.66 217.94 109(re) 54(octre)
6 レ# 311.13 205.7 102 51
7 329.63 194.16 97(mi) 48(octmi)
8 ファ 349.23 183.26 92(fa) 46(octfa)
9 ファ# 369.99 172.98 86 43
10 392 163.27 82(so) 41(octso)
11 ソ# 415.3 154.11 77 38
12 440 145.45 73(ra) 36
[表1] 平均律音階の周波数

 音階が1オクターブ高いときには,この分周比は,半分の値になります.また,1オクターブ低いときには,2倍の値になります.

 ここでは,“Happy Birthday”の音楽を例に,楽譜の作成について説明します.音楽をまず,“ドレミ”の文字で表現します.“_”は音階と音階の間や休み記号として使います.この音階とその音階を発している長さ(時間)で表現します.製作したオルゴール向けの“Happy Birthday”の楽譜は,以下のようになります.

 ソソ_ソ_ラララ_ソソソ_ドドド_シシシシシシ_

 実際の楽譜で,いちばん短い音符を文字一つ分として考えます.つまり,文字一つ分の長さは,いちばん短い音の長さに合わせて決めた単位で,“Happy Birthday”では,0.25sとします.“ソソ”と2回続けば,0.5s間“ソ”の音(392Hz)が続くことを表します.


●回路の構成

 全体の構成を図2に示します.

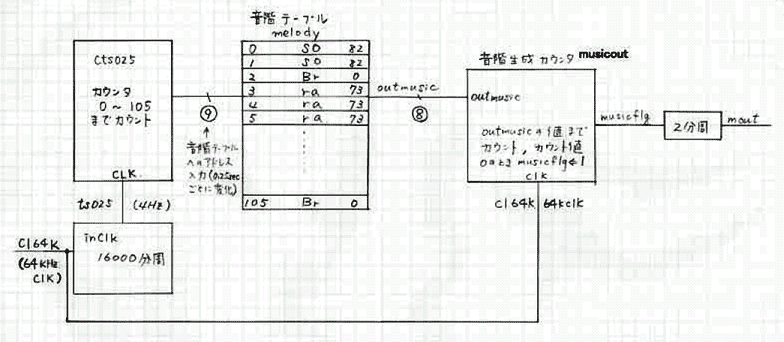

[図2] 全体の構成図

 まず,音階テーブル(melody)に音楽のメロディになるデータを入れておきます.つまり楽譜の役割をしています.音の長さの最小単位である0.25sごとにこのテーブルからデータを読み出し,音階生成カウンタ(musicosc)に音階生成データとして与えます.カウント数を変化させることで(例えば,ソならば392Hz)音階の周波数を作り出します.
※Verilog HDLソース・コード(music.v)はここからダウンロードできます.

 inclkは,64kHzのクロックを16000分周して,0.25s(4Hz)のタイミングを作っています.cts025は,音階テーブルのアドレスを作るカウンタで,4Hzで動作します.cts025の出力信号は,テーブルmelodyのアドレスになり,0.25sごとにインクリメントします.音階テーブルmelodyのアドレスは,0.25sごとに変化するので,出力のoutmusicも同様のタイミングで変化します.“Happy Birthday”は105個のデータで演奏されるので,cts025は,0から105までカウントします.

 音階生成カウンタのmusicoscは,outmusicの値によって,カウントする値が可変できます.64kHzのクロックの分周比をoutmusicの値によって変えることで,カウンタ出力の周波数に変化をつけて,音程の周波数を作り出しています.

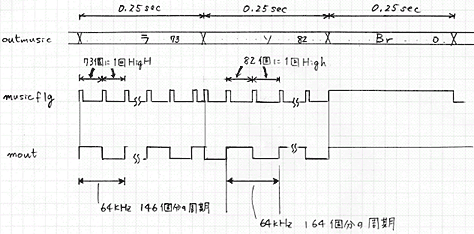

 音の出力の原理を図3に示します.例えば,テーブルの値がsoのときには,outmusic=82となり,カウンタmusicoscは,82進のカウンタになります.この値は,outmusicの値が変わるまで続きます.カウンタmusicoscの値が,0になったときだけmusicflg=1になります.これを2分周すると,ちょうど,デューティ比50パーセントの音階の発振(392Hz)出力moutになります.


[図3]

 moutは,圧電サウンダに接続されていて,その振動が音楽として聞こえます.テーブルの値がBrのときには,何も音を出さない状態です.outmusic=0となります.このときmusicosc=0なので,この間のmusicflgはHighになり,発振しません.


●HDLによる楽譜の記述

 Verilog HDLでは,数値を人間が理解しやすい記号で表現できます.そこで音階をローマ字風に記述できるようにしました.define文を使って,あらかじめ分周比の数値を音階記号に定義しておきます.例えば,“ソ”は82なので,以下のようになります.

`define so 82

 今回作成したソース・ファイル(music.v)には演奏に必要な部分だけを記述しています.データの定義を増やすほど出力可能な音の周波数は増えます.

 楽譜は,以下のように記述していきます.

  0:melody=`so;

 これは,最初の音が“ソ”であることを示しています.この音階を書き換えれば,他の音楽を演奏させることができます.


●まとめ

 人が見てわかりやすい記述で音符データを作るくふうをしました.楽譜を記号化するだけで,自分だけのオルゴールを設計できます.気軽に試してみてください.
※できあがった音楽のwaveファイル(happy.wav)はここからダウンロードできます.

参考文献
1)吉澤純夫,『VisualBasicで物理がわかる 音波シミュレーション入門』,CQ出版,2002年9月.
