  大変恐縮ですが,こちらの商品は品切れ絶版となりました.


 付属 RISC CPU ボードをパソコンのRS-232-C ポートに接続するだけで,あなたのパソコンが ARM7 のクロス開発環境になります.
 クロス開発に必要な GCC クロス・コンパイラ,Windows 用のリモート・デバッガ・ソフト WATCHPOINT ARM7/CQ版が付属します.
 RISC システムのデバッグ作業を含めたソフトウェア開発がWindows パソコン上で行え,そのソフトウェアを RISC CPU ボード上で動作させることができます.
 RISC CPU ボードには,1MバイトのSRAM およびモニタ内蔵の128Kバイト FlashROM が実装されています.

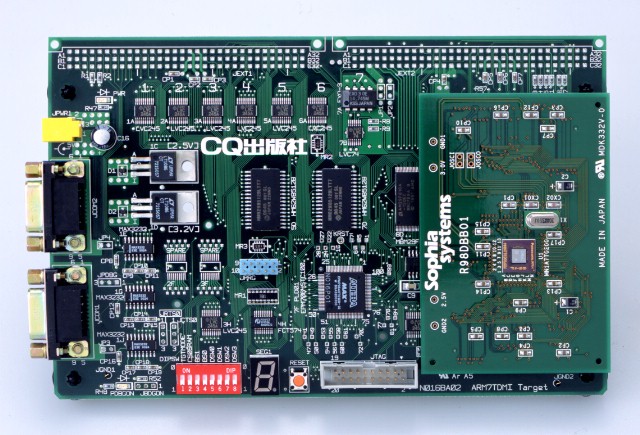

CPU基板外観

ARM7 CPUボード ARM7 CPU
CPU ボード外観         ARM7 CPU

製品名CQ RISC 評価キット CqREEK/ARM7
内容 CPUボード
 モニタROM
 RS-232-C-コネクタ実装済み
 RS-232-Cケーブルは付属しません
CD-ROM(1)
 Cコンパイラ GCC(ARM7)
 デバッガ WATCHPOINT ARM7/CQ版
 デバイス・データ
CD-ROM(2)
 ARM純正開発ツール ARM Developer Suite V1.1(評価版)
マニュアル

注:WATCHPOINT は本ボードでのみ動作する機能限定版

CPUボード仕様

CPUMN1A7T0200(松下 ARM7TDMI)
CPU内蔵機能タイマ/シリアル/パラレルIO/A-Dコンバータ/WDT
バス幅8/16ビット(FlashROM は8ビット)
メモリ ROM1Mビットx1(8ビット幅)
0h〜1FFFFh (128Kバイト)
RAM4Mビットx2(8ビット×2で16ビット幅)
40000h〜4FFFFFh (1Mバイト)
クロック20MHz
周辺デバイス7セグメントLED/ディップスイッチ入力
基板サイズ176 x 124mm
電源+5V 外部電源(消費電力 約250mA:ACアダプタ付属)

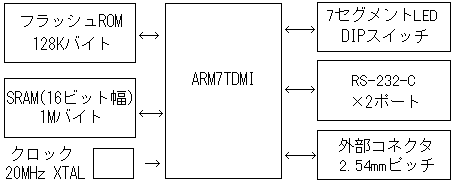

ARM7 BLOCK

CPUボードブロック図

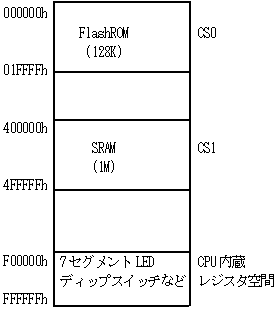

メモリマップ
メモリマップ


コンパイラ&デバッガ

 コンパイラはGCCクロス・コンパイラ(ARM7),デバッガは WATCHPOINT ARM7/CQ版 が付属します.

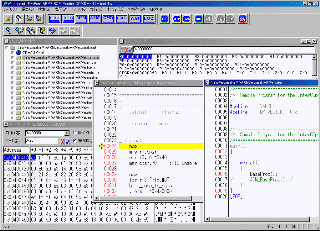

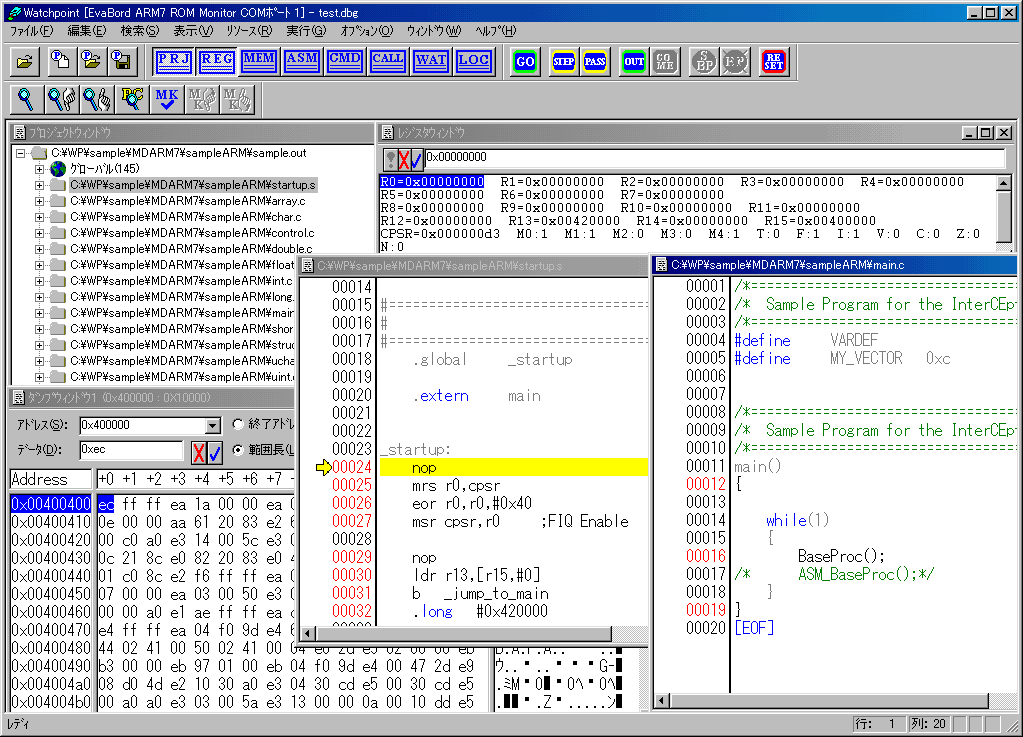

デバッガ画面
デバッガ WATCHPOINT ARM7/CQ版


本製品の内容

 ARM7 搭載CPUボード ……… 1枚
 CPUボード用ACアダプタ………1個
 CD-ROM(以下の物を収録)………… 2枚
   デバッガ WATCHPOINT ARM7/CQ版
   コンパイラ GCC(ARM7)
   CPUマニュアル
    (Adobe Acrobat PDFファイル:Acrobat Reader付属)
   ARM純正開発ツール ARM Developer Suite V1.1(評価版)
 ARM7 キット取り扱い説明書……1冊

注:本ボードを動作させるための「RS-232-C クロスケーブル」を別途ご用意ください.CPUボード側のシリアルポートは、D-Sub9ピンオスです.パソコン側の RS-232-C ポートは,ポート1/ポート2のどちらでも使えます.

ソフトウェア動作環境

 マシン:PC/AT互換機 および PC-9801/9821シリーズ
 OS:Windows95/98/98SE/NT/2000/Me
 メモリ:16Mバイト以上
 HDD空き容量:
   WATCHPOINT ARM7/CQ版インストール時:10Mバイト以上
   GCC(ARM7)インストール時:100Mバイト以上
