Windows対応RISCシステム開発パッケージ

CQ RISC評価キット/SH-3

　付属 RISC CPU ボードをパソコンのRS-232-C ポートに接続するだけで，あなたのパソコンが SuperH RISC engine SH7708(通称 SH-3 日立製作所製)のクロス開発環境になります．
　クロス開発に必要な GNU ベースの C クロス・コンパイラ exeGCC-CQ 版，Windows 用のリモート・デバッガ・ソフト PARTNER-CQ 版が付属します．
　RISC システムのデバッグ作業を含めたソフトウェア開発がWindows パソコン上で行え，そのソフトウェアを RISC CPU ボード上で動作させることができます．
　RISC CPU ボードには，4MバイトのDRAM およびモニタ内蔵の ROM が実装されています．

CPU基板外観

CPU ボード外観　　　　　　　　　SH-3 CPU

製品名	CQ RISC 評価キット CqREEK/SH-3
内容	CPUボード　モニタROM 　RS-232-C-コネクタ実装済み　電源とケーブルは付属しない
	CD-ROM 　Cコンパイラ exeGCC-CQ(SH)^注　デバッガ PARTNER-CQ/Win^注　デバイス・データ
	マニュアル
	回路図

注：exeGCC および PARTNER は本ボードでのみ動作する機能限定版

CPUボード仕様

CPU	HD6417708(SH3)
バス幅	16ビット固定(ROM は 8 ビット)
メモリ	ROM	27256x1 0h～7FFFh (32Kバイト)
メモリ	RAM	HM51W18165(相当品)x2 C000000h～C3FFFFFh (4Mバイト)
クロック	15MHz(XTAL)/60MHz(CPU)
基板サイズ	147.32 x 106.68mm
電源	+5V 外部電源を CN9 より供給(消費電力約 250mA)

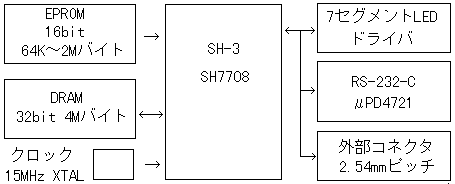

CPUボードブロック図

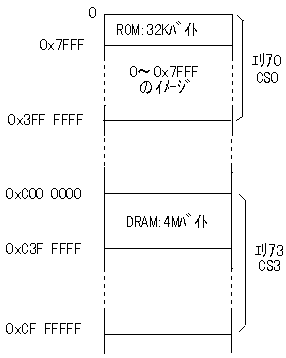

メモリマップ

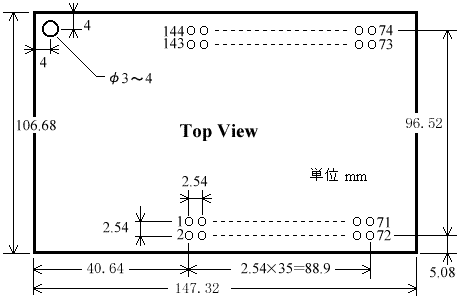

CPU基板サイズ&CN1とCN2の位置

コンパイラ＆デバッガ

　コンパイラは GNU ベースの C クロス・コンパイラ exeGCC-CQ 版，デバッガは Windows95 用のリモート・デバッガ・ソフト PARTNER-CQ 版が付属します．

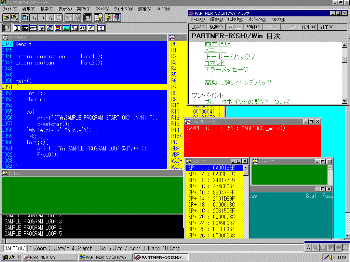

デバッガ　PARNTER-CQ/Win

本製品の内容

　SH-3 搭載CPUボード ……… 1枚
　CD-ROM(以下の物を収録)………… 1枚
　　　デバッガ　PARTNER-CQ版
　　　コンパイラ　exeGCC-CQ版
　　　CPUマニュアル
　　　　(Adobe Acrobat PDFファイル:Acrobat Reader付属)
　SH-3 キット取り扱い説明書……1冊

注：本ボードを動作させるための「+5V/1A 程度の安定化電源」，および本ボードとパソコンを接続させるための「RS-232-C ストレートケーブル」を別途ご用意ください．パソコン側の RS-232-C ポートは，ポート1/ポート2のどちらでも使えます．

ソフトウェア動作環境

　マシン：PC/AT互換機および PC-9801/9821シリーズ
　OS：Windows95/98
　メモリ：8Mバイト以上
　HDD空き容量：4Mバイト以上
