組み込みシステム開発評価キット
オプションCPUカード/MIPS(VR4131)
VR4131概観

ユーザ登録ページ準備中です...



●クロック周波数200MHz VR4131搭載
 CPUとして、NECエレクトロニクス社製MIPSアーキテクチャのVR4131を搭載しています.動作クロック周波数は200MHzです.
 またメモリとして,SDRAMを64Mバイト,ブート用フラッシュROMを4Mバイト搭載しています.

●UART 2チャネル搭載
 CPU内蔵のUARTコントローラを使い,CPUカード上にRS-232-Cドライバ/レシーバ経由でD-Sub9ピン・オス・コネクタを実装しています.D-Sub9ピン・コネクタのピン配置はDTE(Data Terminal Equipment)仕様なので,パソコンと接続する場合はクロス・ケーブルが必要です.

●ブートローダにu-boot,OSにLinux
 CPUカード・オンボードのフラッシュROMには,ブートローダとしてu-bootが,OSとしてLinuxを書き込み済みで,Linuxがすぐに起動する状態となっています.

 ・u-boot起動メッセージおよびPCIバスの割り当て表示例
 ・u-boot&Linux起動メッセージ表示例
 ・Linux関連記事(Interface2007年9月号特集)

●PCIバス経由で組み込みシステム開発評価キット(BLANCA)と接続
 VR4131のローカル・バスはオンボード上のリソース(フラッシュROMなど)に接続されていて,システム開発評価キット(BLANCA)とは接続されていません.BLANCAとはPCIバスで接続します.その場合,VR4131が本システムのPCIホストとなります.u-bootが起動時に各PCIデバイスのアドレスを割り当てるので,u-bootが起動後はすぐにPCIバス空間にアクセスすることができます.

 ・PCIバス設計記事(Interface2008年4月号特集)

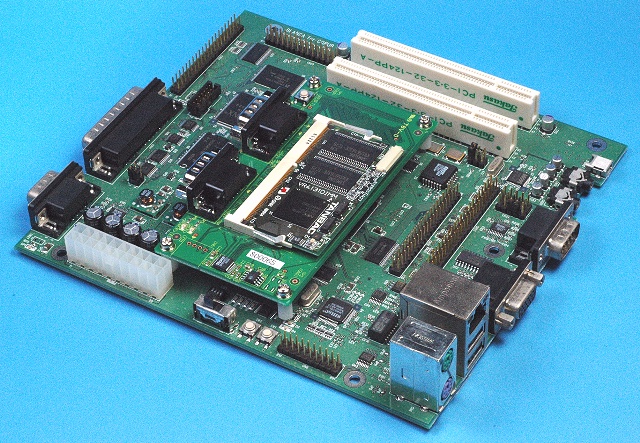

組み込みシステム開発評価キットに接続したようす
VR4131搭載時



●本製品の形態について
 本製品には印刷/製本された取扱説明書は添付しておらず,電子ファイル(PDF形式など)のみの提供となります.またCD-ROMもプレスされたものではなく,CD-Rとなります.
 本製品は専用にデザインされたパッケージではなく,簡易パッケージでの提供となります.あらかじめご了承ください.


●本オプション・カードの購入方法について

組み込みシステム開発評価キット オプションカードは直接販売商品です.

 価格:49,800円(税別) [52,290円(税込)]

  CQ出版社 販売部
  〒170-8461 東京都豊島区巣鴨1-14-2
  TEL 03-5395-2141  FAX 03-5395-2106
  E-mail:sales@cqpub.co.jp

CQ出版WebShopで今すぐ購入
