メインボードテスト：DFI製CS65-SC

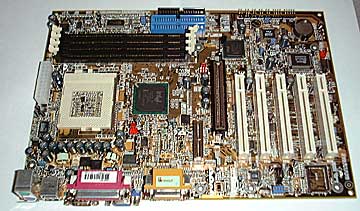

　DFI製CS65-SCは、815を搭載したATXメインボードです。CPU設定については、AUTO設定やジャンパによる設定が可能です。

　以下に、DFIのWebから入手した製品情報を掲載します。なお、今回ジュリアスの入手した製品には、完成版マニュアルやドライバが時間的に間に合わなかったのです。

Chipset ：Intel 815
CPU Socket ：Socket 370
CPU Supported：
Intel Pentium III FCPGA 533EB~933EB/133MHz
Intel Pentium III FCPGA 500E~850E/100MHz
Celeron？ FCPGA 566~700MHz/66MHz
Celeron？ PPGA 300A~533MHz/66MHz
Future VIA CyrixIII processor


Memory ：4 x DIMM sockets　最大512MB (unbuffered)
Supports PC100/ PC133 SDRAM

PCI IDE ：
Dual PIO mode 4 EIDE channels up to 4 IDE devices
UltraDMA/66 transfer rate up to 66MB/sec

Super I/O ：
2 x NS16C550A compatible UARTs
1 x SPP/ECP/EPP parallel port

External Connectors：
2 x USB, 1 x DB-9, 1 x DB-15, 1 x DB-25, 1 x PS/2 keyboard, 1 x PS/2 mouse, 1 x game/MIDI, 3 x Audio jacks

Internal Connectors ：
1 x external serial, 1x IrDA, 2 x IDE, 1x Floppy, 1 x ATX power, 3 x fan,
1 x WOL,1 x WOR, 1 x opened chassis alarm, 3 x internal audio

Power Management ：ACPI and OS direct power management
Wake-on event: RTC/USB Keyboard/Modem/LAN/Keyboard/Mouse
Hardware Monitor
System, processor temperature, voltage and fan speed

Expansion Slots ：
1 AGP slot (Supports 4x/2x AGP or AIMM)
5 PCI slots
1 AMR slot

Audio On Board ：AC`97 Audio codec with Yamaha AP
Video On Board ：Integrated 3D graphics with 133MHz DVMT
4MB display cache by AIMM card into the AGP slot (Optional)
AGP 4x card into the AGP slot (Optional)

Suspend to RAM サポート
BIOS： Award / 4Mbit
Form Factors： ATX, 4 layers　30.5cm x 21.5cm

　

テスト環境
　CPU　Coppermine 500MHz　FSB100MHz
　メモリ　128MB-10MB(シェアドVRAM分：BIOSで設定)
　ハードディスク　クアンタムFBCR　4.3GB

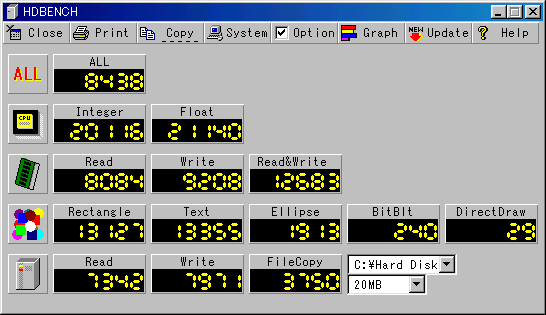

HDBENCH(3.11)　図

ALL Interger Float MemoryRead MemoryWrite Read&Write DirectDraw
8438  20116  21140  8084  9208  12683  29
Rectangle Text Ellipse Bitlt DriveRead DriveWrite FileCopy
13127  13355  1913  240  7342  7971  3750

　

3DMark2000 ドライバが不備のため動作不正：次回にテストを行う予定

　
　
　使ってみた感じでは、非常に安定感が高いという感じです。なお、DFI社では高性能メインボードとして、OEMのみならず自社ブランドでの販売も強化している、ATXでのリリースを積極的に行う、ということでした。
　あとは、ドライバなどが完備するのを待つだけです。
