● 勘と経験がものいう世界
　dos/vマシンを組み立てて電源スイッチをonにしたが，全く動かない．．．画面は真っ黒．．．どうなってるのか，まったくわからない．．．お手上げ．．．こんなことって，けっこうあるよね．こうなると，cpuをチェックしたり，クロックを下げたり，メモリなどのセッティングのチェックをしたりと，要するに勘と経験がものいう世界に思われている．．．
　でも，実は，dos/vマシン内部にはエラーコードが保存されている．だから，このコードを見ると，動作しない原因がある程度はわかる．例えば，cpuが動作していないとか，メモリエラーとか，だれにでもわかる仕掛けになっているんだ．

● postコード
　このコードは，post(power on system test)コードっていう，biosが電源onとともに，cpu，メモリなど，主要なハードの自己診断(チェック)を行ったときのコードなんだ．エラーで止まった場合，コードを見れば，どこのエラーかわかるわけ．でも，残念なことに，postコードは特別なハードがないと見れない．
　で，今回紹介するのが台湾computerdiy 社のpost card c200(写真1)．post card c200は，postコードを表示するツールで，マザーボードのisaバスに挿し込んで使うものなんだ．そして，postコードが書き込まれている，アドレス80hの内容を16進で表示したり，電源やリセット状態などをledで表示する(図1)．

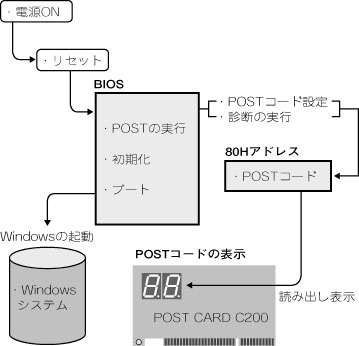

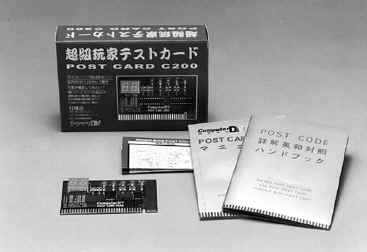

＜写真1＞POST CARD C200	＜図1＞POST CARD C200 ってこんなの

　こんなpost card c200は，毎日pcを組み立てる人には必需品的なツールかもしれない．でも，pcをたまに組み立てる人達には，どう役立つのかな？

● クロックアップチューニング
　それが，cpu，メモリのクロックアップのときにすごく便利なんだ．クロックアップをしていくと，当然動かなくなるよね．post card c200があると，何が原因で動かなくなったのかがわかる．クロックの倍率が固定のcpuが多いから，マザーボードのベースクロック(fsb)は細かく変えられる場合が多い．で，クロックを上げていって，実際に動作しないとき，cpuの限界，メモリの限界を判断できるんだ．
　実際，post card c200のマニュアルには，biosとクロックアップの限界についての詳しい解説が載っている．また，post card c200自体もcpuのクロックアップの上限に挑むためだってことも記してある．このマニュアルは，手帳サイズで64ページ，クロックアップに関しては21ページも割いてある．

● ジャンクのマザーボードで試してみた
　試しに，捨てきれずにしまっていたマザーボードにpost card c200をセット．マザーボードは剥き身．電源スイッチをonするとpost card c200上の5個のledが点灯(+5，-5，+12，-12，リセット)．光り輝き，結構綺麗．マザーボードだけ単独に動作させると，電源を入れたままうっかりしてcpuを外すことってあるよね．post card c200をセットすると，ledが点灯するのでそんな単純ミスはなくなるみたい．
　で，cpuがないまま電源を入れると，post card c200はすぐffを表示する．これがcpuが動作していないってこと．次にcpuをセットして，電源on．c1(c6も)を表示する．これはメインメモリが動作しないってこと．．．こんな感じで，チップセット，外部キャッシュ，ビデオカードなど多くの項目をチェックできるんだ．
　ディスプレイもhddもつながないでチェックできるって結構便利．osが起動するまでのエラーをチェックできるのが，いいところかな．
　postコードは，biosがセットしたものをpost card c200が表示するだけだから，実際，biosメーカー各社で微妙に異なる．マニュアルには，biosメーカー3社(award，ami，phoenix)のpostコードが英和対照表で記述されている．
　なくても何とかなるツールだけど，あるとさらに便利．一度使うと手放せないってツールってとこかな．

◇ 参考資料 ◇
(1) post card c200マニュアル

■ 問い合わせ先
ロンテック(株)
tel 045-473-0525
url http://www.lontec.co.jp/
◆ 製品取扱店
アズテック，overtop，パソコンシティー，ソフマップ各店，ネオテックなど
