◆問題◆
(A) 回路規模が最小になるような設計例50MHzのシステム・クロックを使って，150nsごとに繰り返される非同期信号の立ち下がりエッジを検出する回路で，次のそれぞれの条件に合うものを考えてください．
(A) 回路規模が最小になるように
(B) もっともノイズに強くなるように
◆解答◆
 |

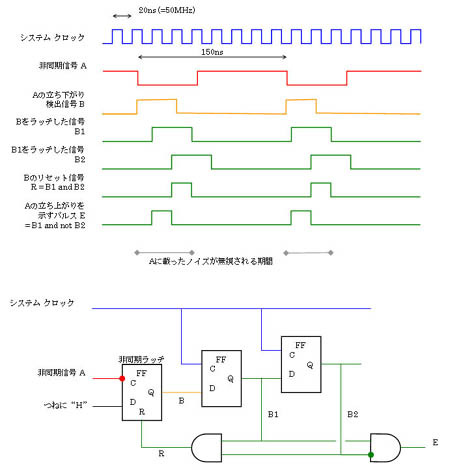

非同期ラッチのクロックはAを反転させたもの.

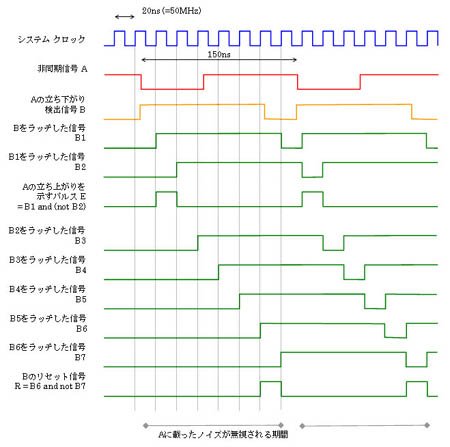

(B) もっともノイズに強くなるような設計例
 |
同期ラッチの数は7個
