Micro-CapV/CQ版は
Windows上で回路設計をする
電子技術者のための回路シミュレータです
- ●電子回路の設計をシミュレータを利用して効率よく行うというスタイルが定着してきました．Micro-Capは，回路図エディタで回路を描いたら，そのままトランジェント解析，AC解析，DC解析を簡単なキー操作で実行できるという特徴がある使いやすい回路設計ツールです．
- ●Micro-CapV/CQ版は，標準SPICEとPSpiceのテキスト・ファイルを扱うことができます．また，ワースト・ケースのディレイやハザードの解析に役に立つ，ディジタル回路やディジ/アナ混在回路のシミュレーションもできるようになりました．
- ●抵抗，コンデンサといった受動部品から，OPアンプ，トランジスタなどの能動部品まで，実用的な部品のほとんどをライブラリ内に収録しています．
- ●操作途中でも表示できるオンライン・ヘルプが利用でき，取り扱い説明書の内容を補完しています(ただし，英文)．
- ●解析できる部品数は50，回路のノード数は100程度までです．ただし，OPアンプ・モデルには，入力にあらかじめ電流制限抵抗が挿入されている場合があります．これは内部ノードとして回路のノード数に含まれます．

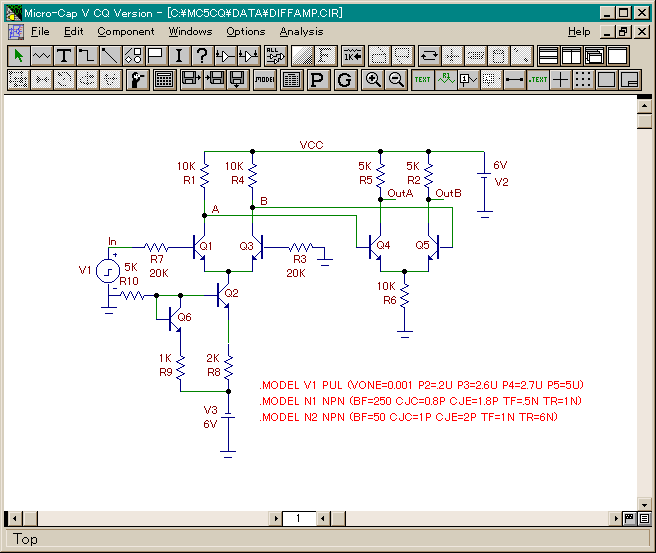

回路図エディタのようす(クリックして拡大表示)
トランジェント解析の例(クリックして拡大表示)
AC解析の例(クリックして拡大表示)
■本製品の内容
動作環境
- フロッピ・ディスク 2HD(1.44MB) ……………………………2枚
- 取り扱い説明書 (和文，432頁) ………………………………………1冊
- 契約書/ユーザ登録はがき………………………………………………1枚
- FAX質問用紙 …………………………………………………………1枚
- (C)1979-1995 by Spectrum Software Inc.
- (C)1983-1995 鞄圏zテクニカ
- (C)1995-1996 CQ出版
- 80386+コプロセッサ，80486+コプロセッサまたはPentiumコンピュータ
- Windows3.1，Windows NT，あるいはWindows95
- 16Mバイトのプログラム・メモリ
- ハードディスクの空き容量は8Mバイト以上が必要
- マウス動作環境が必要
- VGA以上のディスプレイ・アダプタとモニタ
MicroCapV/CQ版で使用できるようになっている半導体素子一覧
MicroCapV/CQ版で使用できるようになっている半導体素子の一覧がダウンロードできます(Adobe Acrobat形式)．
以下のMcvparts.pdfをダウンロードしてご覧ください．
本ファイルを見るにはAdobe Acrobat Reader 3.0Jが別途必要です．
MicroCapX/CQ版で使えるようになっている半導体素子の一覧をダウンロードする(Mcvparts.pdf 15Kバイト)
■本製品を開封したときは，返品または交換はできません．
■本製品のソフトウェアおよび説明書等の全部または一部を許可なく複製することは法律で禁止されています．
■本製品の使用に関して直接，または間接的に生じる損害については，いっさいの責任を負いかねます．
「Micro-CapV/CQ版」
ISBN4-7898-3827-7
税込価格15,750円(本体価格15,000円)●大変恐縮ですが，こちらの商品は品切れ絶版となりました．
