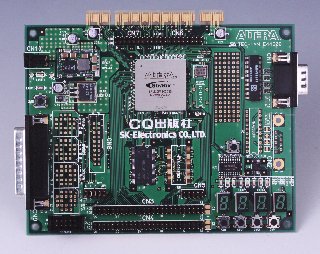

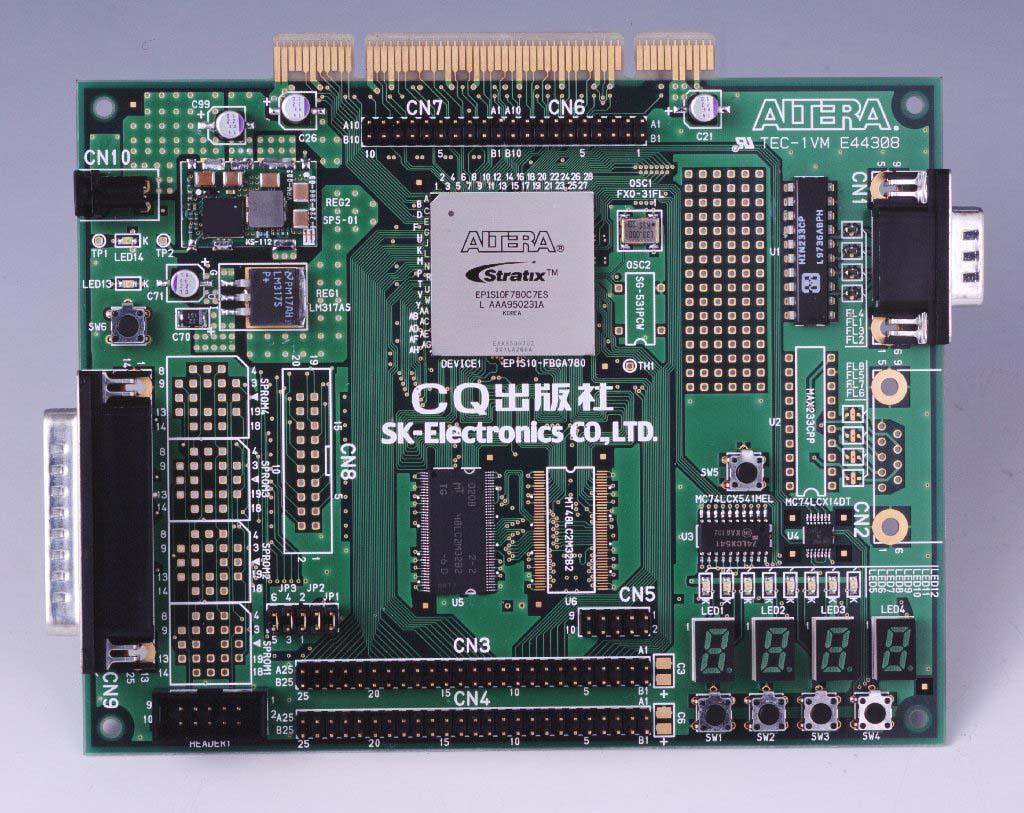

画像をクリックすると拡大します．
外観は，ロットなどにより多少変更になる場合があります．
詳細情報（ 寸法図 / 部品配置位置 ）

FPGAを使ってオリジナル回路をすばやくつくる

　『Stratix評価キット』は，米国Altera社FPGA「EP1S10」を採用した高性能FPGA評価キットです．
　このボードにはFPGAを駆動させるための低電圧/大電流電源回路，FPGAに回路データをダウンロードするための回路，設計した回路の動作確認などで必須になる7セグメントLED，8個のLED，5個のスイッチを装備しています．
　このほか，64MビットのSDRAM，10対のLVDSポート（送受信各4対，送受信クロック各1対），1チャネルのシリアル・ポート（最大2チャネル），80本のLVTTLポート，汎用カード・エッジ（PCI形状）を装備していますので，より高度なFPGA設計を行うことができます．

開発ツールとFPGAボードが一体に

　『Stratix評価キット』は，Altera社のFPGA開発ツールのQuartus II Web Editionソフトウェアと，Altera社のStratix(EP1S10)デバイスを1個実装したFPGAボードから構成されます．
　本キットのみで回路の設計からFPGAの書き込みまでを行えます（パソコンとの接続ケーブルのみご用意ください．一般的なデスクトップ・パソコンの場合，Dサブ25ピン・オス-Dサブ25ピン・メスのストレート全結線のものです）．
　開発用ソフトウェアのライセンス取得は，インターネットで行っていただきます（無料，ライセンス申請の際，EthernetインターフェースのMACアドレスが必要）．

ACアダプタを標準添付

　本キットには，FPGAボードへの電源供給用にACアダプタを添付しています．電源装置を用意するわずらわしさかありません．

Windows 2000/XP上で動作

　『Stratix評価キット』は，Windows 2000またはWindows XPが動作するPC/AT互換機で動作します．

　キットを使うためのパソコンの条件は以下のとおりです．

• CPU：Pentium III 1GHz相当以上
• OS：Windows 2000/XP ^（注1）
• メモリ：512Mバイト以上
• HDD空き容量：1Gバイト以上
• プリンタ(LPT)ポート
• CD-ROMドライブ
• Ethernetインターフェース（LANカード），インターネット接続環境とWebブラウザ，電子メール（設計ツールのライセンス取得のために必要）

　＜注1＞サポート外OSにおける動作の情報

• Windows Me：設計ツールが対応していません．
• Windows 98：設計ツールは対応しています（弊社では動作確認していません）．付属サンプル回路に関連するソフトウェアが動作しません．
• Windows NT 4.0：設計ツールは対応しています（弊社では動作確認していません）．
