はんだ付け入門

　読者の中には，はんだ付けは初めてという方もいらっしゃると思います．付属基板では，自分ではんだ付けする必要があることから，はんだ付けの出来不出来が完成基板の信頼性を左右します．そこではんだ付けの勘所をお話ししましょう．

●はんだごてとはんだの選択

　はんだごては13W 〜 15W 程度の先の細いものを用意します．こて先は2mm 〜 3mm のものを選びます．30W，60W の大きなはんだごてでは，温度が上がり過ぎてうまく付けられないだけでなく，小さな部品を熱で破壊することもあります．

　はんだは径1mm 前後の糸はんだを用意します．糸はんだは図Aに示すようにはんだを糸状に加工して中心部にロジン（松ヤニ）を入れ込んだ構造になっています．はんだは鉛とスズの合金ですが，筆者はスズ60 ％のものを使っています．鉛フリーのはんだもありますが，高価でより高度な温度管理を必要とします．初めての方は鉛はんだの使用をお勧めします．

●はんだ付けの呼吸

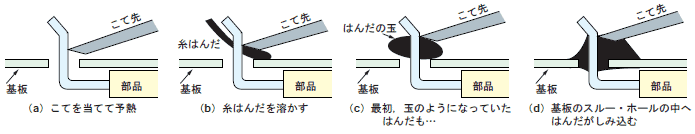

　図Bははんだ付けの手順を図示したものです．まず，図B（a）のようにはんだ付けする基板と部品を予熱します．熱容量の小さな部品の場合は必要ありません．次に糸はんだを当てて溶かします〔図B（b）〕．

　最初，図B（c）のように玉状になっていたはんだは，1，2秒で図B（d）のように部品と基板パターンにしみ込み始めます．ここではんだごてを引くのがコツです．

　この呼吸が大事です．早くこてを引きすぎると，はんだは玉状になったままになります．これは「イモはんだ」と呼ばれ，はんだ付け不良の代表です．

●上手なはんだ付けのコツ

　ロジンははんだを還元して粘性を少なくする働きをします．こてに付いたはんだは時間がたつと酸化して，ぱさぱさした感じになります．上手なはんだ付けのコツは，粘性の少ない溶けたてのはんだを使って手早く行うことです．

　古くなったはんだは濡れたスポンジか雑巾でぬぐい取ります．もったいないような気もしますが，酸化してぱさぱさになったはんだは捨て去り，溶けたての新鮮なはんだで素早く…というのが上手なはんだ付けのコツです．
