はんだ付けせずにフラッシュROM書き換えモードを起動する方法

2011年5月号付属RX62Nマイコン基板補足情報 2011年4月 5日

　CPU内蔵フラッシュROMを書き換えるには、CPUをUSBブートモードで起動する必要があり、付属RX62N基板では基板上のジャンパJPP1をショートした状態で電源投入またはリセットする必要があります。
　JPP1をショートするには、本来であれば2ピンのピンヘッダをはんだ付けし、そこにショートピンを差し込む必要があるのですが、次のような裏ワザ？で、ピンヘッダをはんだ付けしなくても、USBブートモードを起動させることができます。

　下記の写真のように、ショートピンを差し込んだ状態のピンヘッダをRX62N基板に差し込み、スルーホールと確実に接触させるために、写真矢印で示すようにどちらかに倒す方向に指で押さえて、RX62N基板の電源を投入します。パソコン側で「Generic Boot USB Direct」デバイスが認識されたら、ショートピンを外してもokです。USBブートモードの起動の判定は、リセット信号の解除時に行われるので、一度USBブートモードで起動したら、JPP1の状態が変化しても大丈夫です。

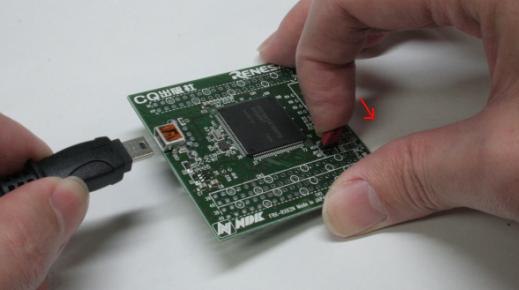

　写真1　JPP1にショートピンを差し込んだ状態のピンヘッダを差し込む


　また、金属製のピンセットでJPP1をつまんでショートさせておくという手もあります。起動後はピンセットは外してかまいません。

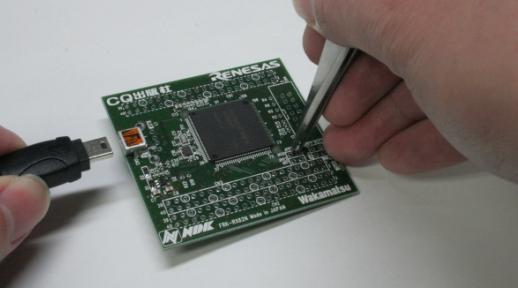

　写真2　金属製のピンセットでJPP1をつまんでショートさせておく

　ここで紹介する方法は、推奨される方法ではありませんが、てっとりばやくフラッシュROMを書き換えたい！というときには便利な方法です。
