はんだ付けしなくてもフラッシュROMが書き換えできる！？

　CPU内蔵フラッシュROMを書き換えるには、付属FM3マイコン基板では基板上のジャンパJPP1をショートした状態で電源投入またはリセットする必要があります。

　JPP1をショートするには、本来であれば2ピンのピンヘッダをはんだ付けし、そこにショートピンを差し込む必要があるのですが、次のような裏ワザ？で、ピンヘッダをはんだ付けしなくても、フラッシュROM書き換えモードを起動させることができます。

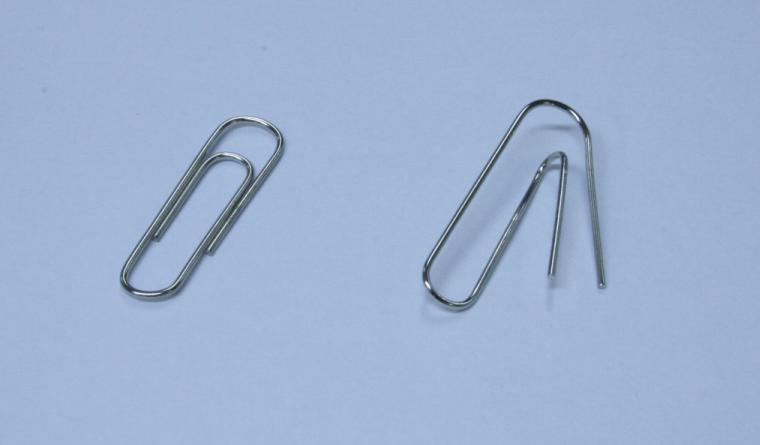

　下記写真に示すようなセブクリップを用意し、写真右側のように一部をハの字型に開きます。

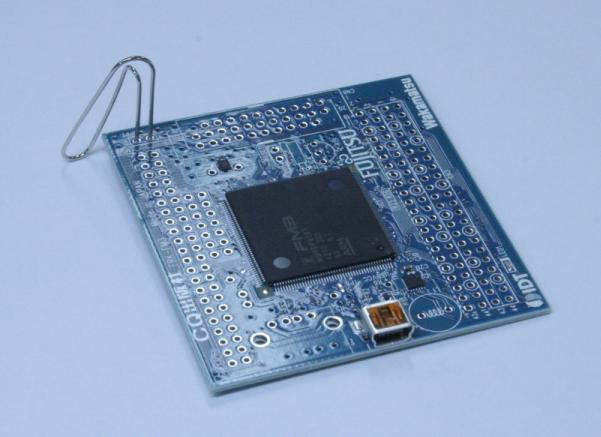

　ハの字型に開いた部分を、下記写真のようにJPP1のスルーホールに差し込みます。この状態でFM3マイコン基板とパソコンをUSB接続すると、FM3マイコンは内蔵フラッシュROM書き換えモードで起動します。

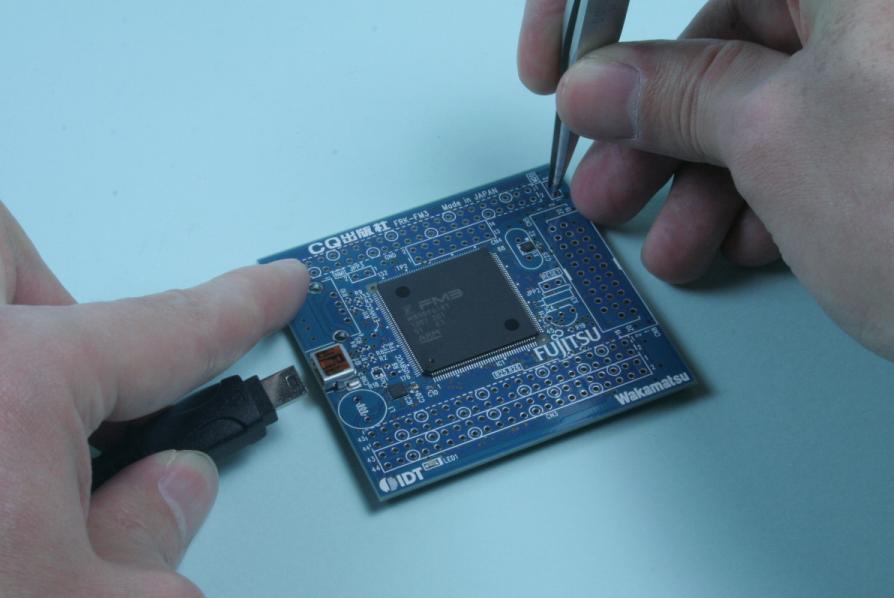

　また、金属製のピンセットでJPP1をつまんでショートさせておくという手もあります。

　ここで紹介する方法は、推奨される方法ではありませんが、てっとりばやくフラッシュROMを書き換えたい！というときには便利な方法です。
