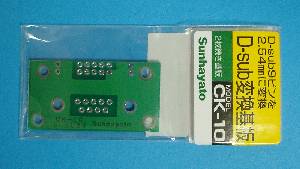

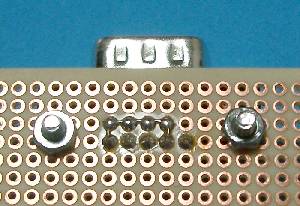

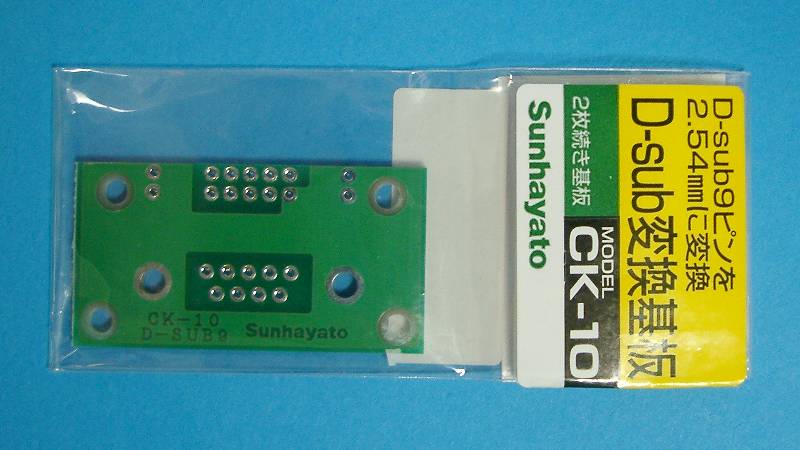

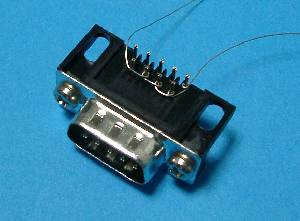

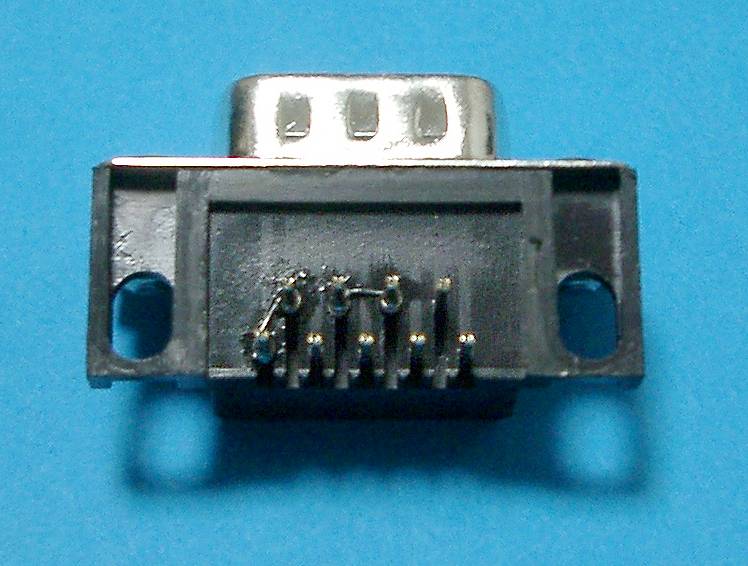

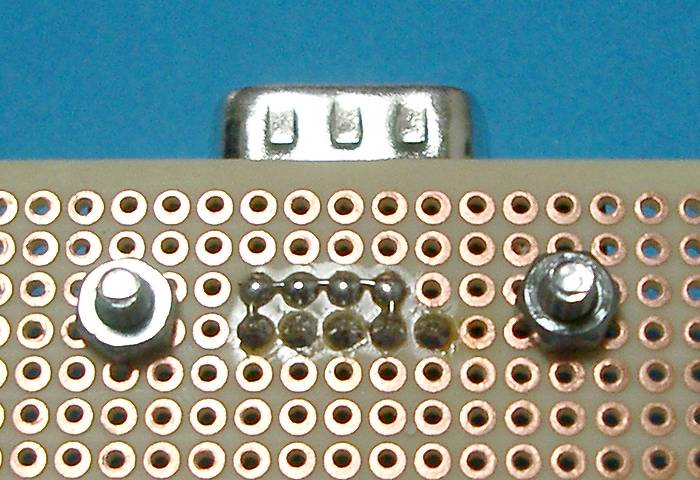

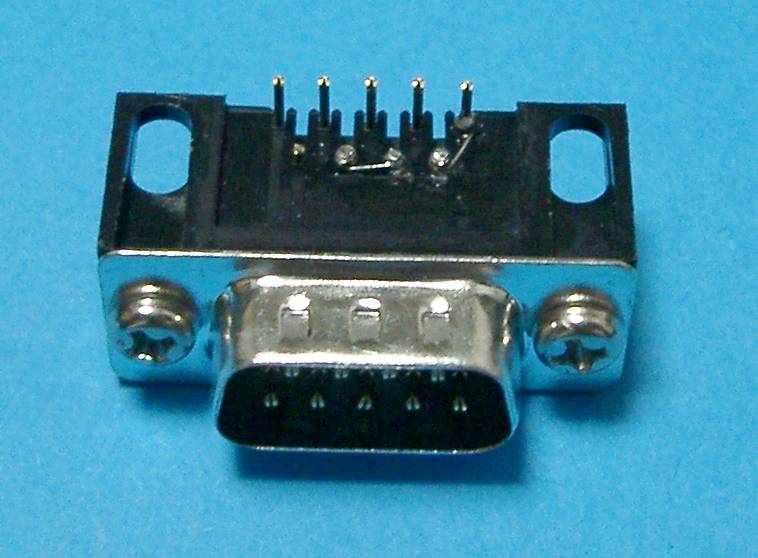

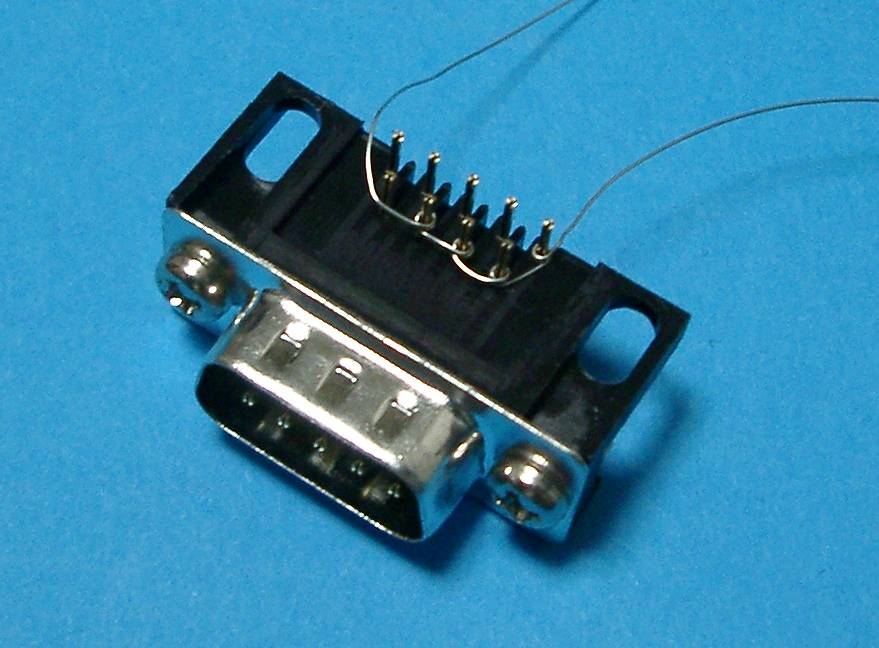

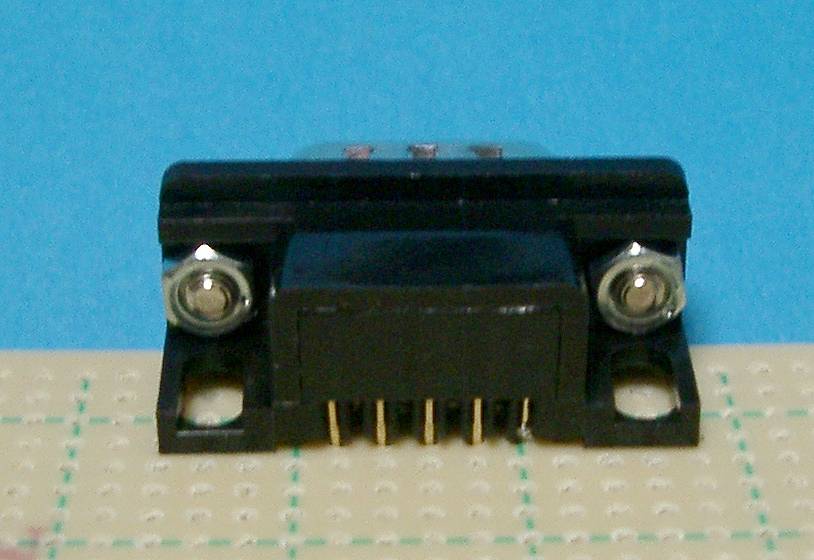

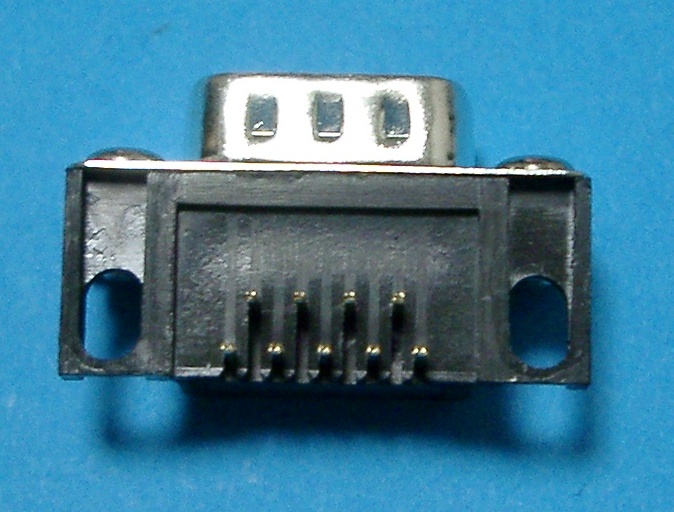

FAQ2：基板実装型の9ピンDサブ・コネクタを万能基板に実装したい 左の写真のように，基板実装型9ピンDサブ・コネクタの端子は千鳥配置なので， そのままでは2.54mmピッチの万能基板(ユニバーサル基板)には実装できません． しかも，端子のピッチは厳密には2.54mmピッチではありません． 実際の製品は2枚入りです 手軽に実装したいなら，サンハヤトから発売されているD-sub変換基板CK-10を 利用するのが良いでしょう．この変換基板とピン・ヘッダを使えば，一般的な 万能基板にも，簡単に基板実装型9ピンDサブ・コネクタを実装できます． 少し強引ですが，以下に示すように加工すれば，基板実装型9ピンDサブ・コネクタを 万能基板に実装できます．ただし，この方法はパソコンとターゲット(付録H8マイコン基板など)を クロス接続する場合に限られます． まず，基板実装型9ピンDサブ・コネクタの1番ピンと6番ピン，7番ピンと8番ピンを，抵抗のリード線などの余り を使って接続します．接続は，端子の根元部分で行ってください． ラッピング・ワイヤの心線などを巻き付けてもいいでしょう．左の写真では，ラッピング・ワイヤの心線を， 1番ピン，6番ピン，7番ピン，8番ピンに，一巻きずつ巻いて接続しています．はんだで固定したあと， 6番ピンと7番ピンの間の線をカットします． 線を巻き付けた部分をはんだ付けします．はんだを盛りすぎると，万能基板に実装した際に少し浮いてしまうので， できるだけ端子の根元に巻き付けて，はんだの量は最小限としてください． はんだ付けが終わったら，6番〜9番ピンをカットします． 1番〜5番ピンを，万能基板に差し込みます．基板実装型9ピンDサブ・コネクタのピン・ピッチが，万能基板よりも 少し広めですが，写真のように実装できないほどずれているわけではありません． 差し込んだら，万能基板のはんだ面で，基板実装型9ピンDサブ・コネクタの 1番〜5番ピンをはんだ付けします． そして，1番ピンと4番ピンを，抵抗のリード線の余りなどを使って配線します． コネクタ部分には負荷がかかるので，3mmのドリルを使って穴を開け，コネクタをネジで 固定すると良いでしょう．
