● USB1.1/2.0インターフェースと8ビット×3ポートの汎用I/Oポートをもつ「USB汎用インターフェース・ボード」をUSBバス・パワーで動作させます．I/Oポートの先に制御対象のハードウェアを拡張することによって，USBインターフェースからコントロールすることができます．

● USB汎用インターフェース・ボードには，USB2.0対応のEZ-USB/FX2チップ(CY7C68013-56PVC，サイプレス社)が搭載されています．

● 付属CD-ROMには，サイプレス社のEZ-USBシリーズ用汎用デバイス・ドライバ(Windows98/2000/XP対応)，およびEZ-USBコントロール・パネルが付属します．

● EZ-USB/FX2チップのPIO/スレーブFIFO/GPIFモードに対応した専用ファームウェアをボード上のFX2チップにダウンロードするか，シリアルEEPROMに書き込んでおくことによって，USBインターフェースをもつ汎用I/Oボードとして利用できます．

● 「ガイドブック」には，専用ファームウェアの応用事例として，簡単な制御対象(早押し判定器，PWM制御，A-D/D-Aコンバータ)の製作例とVisualBasicによるサンプル・アプリケーションのソース・プログラムを収録してあります．

【ガイドブックの内容見本】

■ガイドブック 表紙(57K)　 ■プロローグ(48K)　 ■付属CD-ROMの内容(47K)　 ■第1章(55K)　 ■第2章(52K)　 ■第3章(52K)　 ■Appendix A(55K)　 ■Appendix B(52K)　 ■第4章(52K)　 ■第5章(55K)　 ■第6章(52K)

---

---

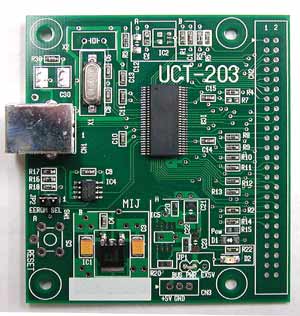

USB汎用インターフェース・ボード[UCT-203] (クリックして拡大表示)

---

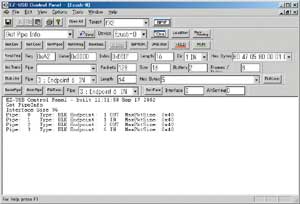

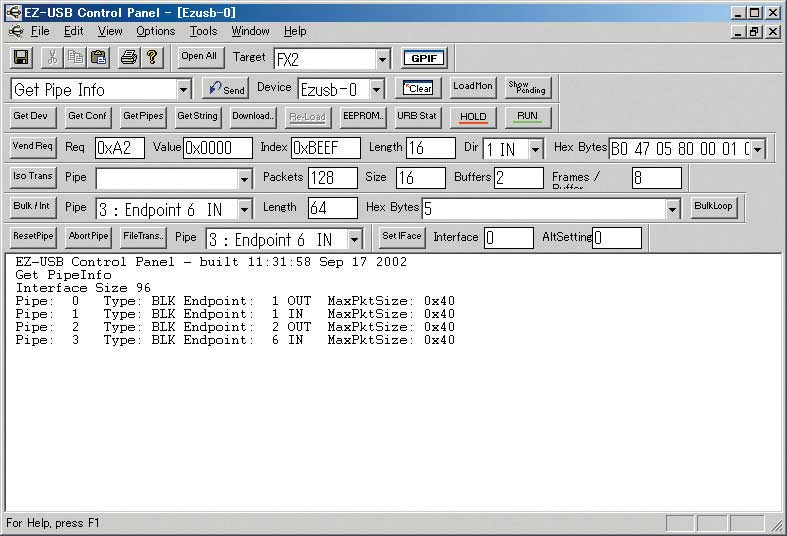

EZ-USBコントロール・パネルの実行画面(クリックして拡大表示)

---

■本製品の内容
(1)USB汎用インターフェース・ボード(UCT-203)
　EZ-USB/FX2：CY7C68013-56PVC（サイプレス社）を搭載したUSB2.0対応の汎用I/Oボード
(2)ソフトウェアCD-ROM
　EZ-USBシリーズ用汎用デバイス・ドライバ
　EZ-USBコントロール・パネル
　専用I/Oファームウェア
　VisualBasicによるサンプル・プログラム
(3)ガイドブック
　UCT-203ボードの解説，ファームウェアの解説，簡単な制御対象ハードウェアの製作例とVisualBasicによるアプリケーションの作成例，など．

■動作環境
　　パソコン：USB1.1/2.0ポート，CD-ROMドライブをもつハードウェア
　　OS：Windows 98/2000/XP
　　ハード・ディスク：100Mバイト以上の空き容量

■ご用意いただくもの
(1)USBケーブル
　UCT-203をパソコンと接続するために使用します．バス・パワー対応のもので，本ボード側はBタイプ・コネクタです．
(2)50ピン・ヘッダ・コネクタ
　2.54mmピッチ，25ピン×2列のものが必要です．USBインターフェース・ボードにはんだ付けして使用します．制御対象を接続するコネクタとして使用します．
(3)制御対象のハードウェア
　注：本製品には制御対象のハードウェアは含まれておりません．
(4)Windowsアプリケーションの開発環境
　注：本製品にはVisualBasicは含まれておりません．

---

■本キットを使いこなすための参考書
・USBについての参考書
「USBハード&ソフト開発のすべて」(税込定価2,200円) 好評発売中！

・EZ-USB/FX2についての詳しい解説書
「USBターゲット機器開発のすべて」(税込定価2,520円)好評発売中！

---

「USB汎用インターフェース・キット」
　定価15,750円(本体15,000円)
　ISBN4-7898-3829-3
