シリアル・ダウンローダをアップデート＆補足説明

●シリアル・ダウンローダとは
　HEWで作成したプログラムはHEWモニタ機能により，USB経由で実機であるSH-2Aマイコン基板にHEW上からダウンロードできます．しかしgccなど別の環境で作成したプログラムは，HEW上からはダウンロードできません．そこで，作成したプログラムをバイナリ形式にして，シリアル通信によりダウンロードして実行を開始するローダを用意しました．これが『シリアル・ダウンローダ』です．
　SH7262にはCPUにUSBファンクション機能を内蔵しているので，この機能を使ってUSB接続による仮想シリアル・ポートを実現できます．またシリアル・コントローラSCIF2のシリアル送受信信号TxD2とRxD2を使い，USB-シリアル変換ICを経由して仮想シリアルにしたり，RS-232-Cドライバを経由してレガシなシリアル・ポートに変換することも可能です．
　シリアル・ダウンローダは，USBファンクション機能およびSCIF2の両方に対応しているので，いずれの方法からでもダウンロードが可能です．

　USB対応シリアル・ダウンローダは、2010年5月24日に最初のバージョンを公開していますが、割り込み周りに問題が残っていたため、修正版を用意しました。

　　アップデート版　シリアル・ダウンローダ
　　　→sh7264_usb_function_sample.zip

●USB版
　USBを仮想シリアル・ポートとして認識させるためのドライバは、HEWをインストールしてSH-2マイコンと接続する場合にインストールしたINFファイルと同じものを使います。
　入手していない場合は、下記URLからアーカイブ・ファイル SH2AStartUp.zip をダウンロードしてください。
　　http://www.kumikomi.net/interface/editors/2010/06/sh-2a_4.php
　ターミナルの設定は、データ長8ビット、パリティ無し、フロー制御なしとしてください。通信速度の指定は無意味です。

●SCIF版
　CPU内蔵のシリアル・コントローラSCIF2を、USB-シリアル変換IC経由で仮想シリアル・ポートにした場合は、お使いのUSB-シリアル変換ICに対応したドライバをインストールしてください。
　RS-232-Cドライバを経由してレガシなシリアル・ポートに変換した場合は、ドライバは不要です。
　ターミナルの設定は、通信速度115200bps、データ長8ビット、パリティ無し、フロー制御なしでターミナルを開いてください。

●シリアル・ダウンローダの使い方
　本プログラムは、SH-2Aマイコン基板上のシリアル・フラッシュROMの後半32Kバイトに書き込んで、ROM化して動作させることができます。sh7264_usb_function_sample.zip 内の sh7264_usb_function_sample/debug/sh7264_usb_function_sample.bin がROM化ファイルです。
　シリアル・フラッシュROMへの書き込みについては、下記URLから書き込みプログラムをダウンロードしてください。
　　http://www.kumikomi.net/interface/editors/2010/05/rom.php

　シリアル・フラッシュROMにシリアル・ダウンローダを書き込み後、シリアル・ダウンローダを起動するには、SH-2Aマイコン基板のJPP2をショートした状態でSH-2Aを起動してください。

●ダウンロードするプログラムのフォーマット
　ダウンロードして実行したいユーザ・プログラムは、ROM化を想定したフォーマットで作成してください。
　詳細は、Interface本誌2010年7月号特集「マイコンと周辺装置のつなげかた～SH-2A編～」の『Appendix 2 ブート・ローダの仕組みとプログラムのROM化』を参照してください。

●バイナリ・プログラムのダウンロード方法
　ターミナルとしてTeraTermを使う場合について説明します。
　まずSH-2Aマイコン基板と接続したシリアル・ポートをそれぞれの設定で開きます。
　一度ターミナルからEnterキーを入力すると、起動メッセージが表示されます(図A)．ダウンロード開始先頭アドレスを聞いてくるので，デフォルトのアドレス(1C000000h)と異なる場合は入力してください．デフォルトのアドレスの場合はEnterキーだけ入力すればokです．
　するとユーザ・プログラムのダウンロード・モードに入るので，無手順バイナリ転送でユーザ・プログラムを流し込んでください．例えばターミナルとしてTeraTarmを使う場合は，メニューバーの「ファイル」→「ファイル転送」を選び，ファイル選択ダイアログでダウンロードするファイル名を選択するのと同時に，そのダイアログの左下にあるオプション設定で，バイナリの指定にレ点をつけてください(図B)．
　ダウンロードが完了すると，シリアルとしての接続を切断したのち，ユーザ・プログラムにジャンプします(図C)．

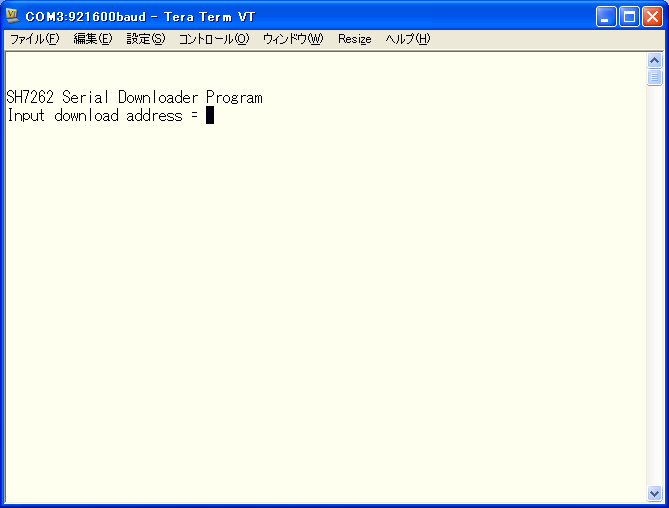

図A　シリアル・ダウンローダ起動メッセージ

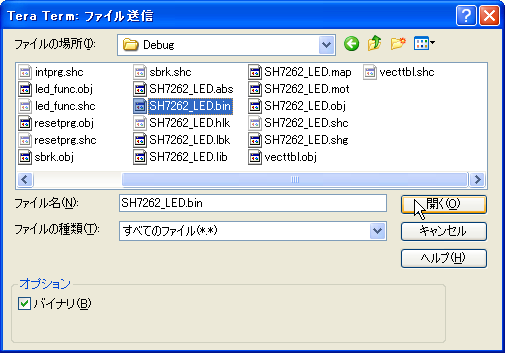

図B　ダウンロードするユーザ・プログラム選択

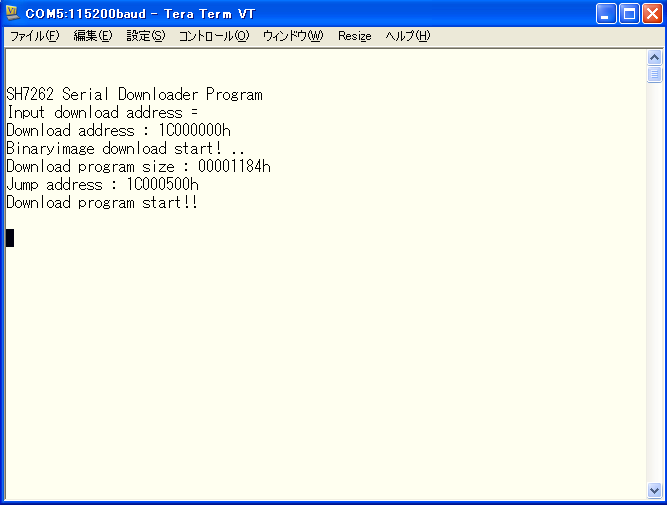

図C　ダウンロード完了＆ユーザ・プログラムの実行開始
