CQブラシレス・モータ用 低損失コア・ステータ・セット 部品セット 9

価格21,060円(税込)

2017年1月10日発行

好評発売中!

{取扱い商品-Tech Villageセレクト・シリーズ} CQブラシレス・モータ用 低損失コア・ステータ・セット 部品セット 9 新刊案内をメールで購読
(CQ connectで購読)

buynow

CQWebShopで購入


 CQブラシレス・モータ・キット用の低損失型コア材を採用したステータ・セットを発売します.
「CQブラシレス・モータ(&インバータ・)キット」では,ステータ・コアに0.5mm厚のケイ素剛板を標準で使用していました(同保守部品の「ステータ・セット」も同じモノを使用).今回発売するものは,従来のステータ・コアを,0.2mm厚の低損失型ケイ素剛板“20JNHF1300”に置き換えたものです.コア材の変更,鋼板の厚さ変更により,モータ駆動での鉄損低減化が期待できます.(φ1mm,6直,20Tの巻き方で無負荷24V駆動時に,鉄損が2.5%改善される実験結果がある.駆動条件で損失低減化は変化する)
コア材だけを換えたものなので,コア材によりモータ特性がどう変化するかの比較実験にも使えます.
また,このモータを,省エネEVレース(EVエコラン,EVミニカート・レースなど)で使用している方で,少しでも記録を延ばしたい方には,試す価値があるモノだと思います.

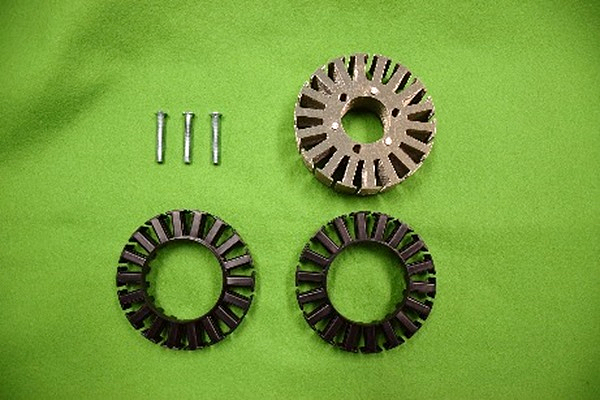

構成部品
・モータ・コア 1個
・ボビン 2個
・専用ボルト 3本



「CQブラシレス・モータ&インバータ・キット 標準セット版」 (税込価格86,400円) 好評発売中!
「CQブラシレス・モータ&インバータ・キット 簡易セット版」 (税込価格77,760円) 好評発売中!
「CQブラシレス・モータ製作キット 部品セット1」 (税込価格39,960円) 好評発売中!
「CQブラシレス・モータ/ステータ(コア・ボビン)セット 部品セット2」 (税込価格4,320円) 好評発売中!
「CQブラシレス・モータ/ロータ・ユニット・セット 部品セット3」 (税込価格21,600円) 好評発売中!
「CQブラシレス・モータ/マグネット・ワイヤ 部品セット4」 (税込価格4,320円) 好評発売中!
「CQブラシレス・モータ用インバータ・キット 部品セット5」 (税込価格41,040円) 好評発売中!
「CQブラシレス・モータ用V850制御基板キット 部品セット6」 (税込価格18,360円) 好評発売中!
「CQブラシレス・モータ用ドライバ基板キット 部品セット7」 (税込価格20,520円) 好評発売中!
「CQブラシレス・モータ用センサ基板キット 部品セット8」 (税込価格3,240円) 好評発売中!
「CQブラシレス・モータ/ステータ・ベース 部品セット11」 (税込価格4,320円) 好評発売中!
「CQブラシレス・モータ/ロータ・ユニット磁石未装着 部品セット10」 (税込価格21,600円) 好評発売中!
