アマチュア無線家のためのDSPモジュールがついに登場!
CQ ham radioオリジナル・モジュール SDR-49
ケース入り
直接販売商品
価格26,296円(税込)
2012年4月14日発行
大変恐縮ですが,こちらの商品は品切れ絶版となりました.
SDR-49は,ネットワーク接続可能なアマチュア無線用のDSPモジュールです.PC版のSDR復調ソフトとしてはRockyやSDRadioが有名ですが,SDR-49を使用すればPCはもう不要です.このモジュールだけでSDRを復調できます.
また,SDR復調以外にもVoIPを利用したリモート運用機能も内蔵しているので,スマートフォンを利用して自宅のリグをリモート運用できます.また,ロケーションの良いアンテナを多人数で共有するソーシャル・アンテナ機能によりノイズの少ない高感度な受信が可能になります.

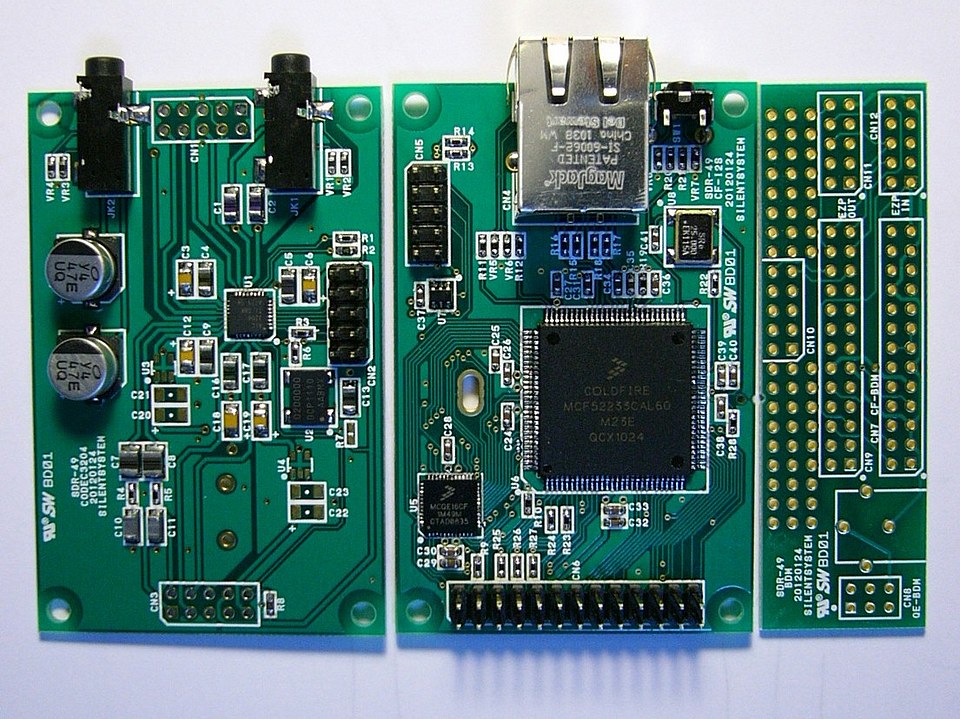

SDR-49モジュール.左が音声コーデック基板で,真ん中がネットワーク基板.右の基板は,ACアダプタを接続したり,ほかのSDR-49にプログラムする際に利用するサブ基板
|
SDR-49を利用したアマチュア無線用受信機の製作例.この例では遠方に設置されたアンテナからの信号を,ネットワーク経由で伝送して,ロータリー・エンコーダで任意の周波数を選局して再生できる.小型液晶表示マイコンを利用して受信周波数を表示している
|
SDR-49から信号を取り出しているところ.2.54mmピッチの標準ヘッダーピンなので,手持ちのブレッドボード用のリード線などが手軽に利用できる
|
アマチュア無線家向けの代表的な利用例
- CQ ham radio 2006年12月号 第1付録 ソフトウェア・ラジオ実験基板などのSDRフロント・エンドを接続すると受信機として動作する.
- パソコンは不要! スマートフォンで無線機の遠隔運用ができる.
- 羨望のロケーションに建つ巨大アンテナをネット経由で利用できる.
- 新しい自作スタイルの主流になる組み込み用のDSPモジュール.
- 64MHzから1700MHzをカバーするハイバンドSDRフロントエンドも鋭意開発中!
- SDR-49との組み合わせで最強のVHF受信機が完成する!
マイコン工作にも応用できる
- 自作マイコンで収集したデータをクラウド上のサーバに蓄積できる.
- マイコンで使用する大量なデータをネット経由でダウンロードできる.
- マイコンの設定をパソコンやスマートフォンのブラウザ経由で行えるようになる.
- 入力された音声信号にフィルタなどの信号処理を行って出力する.
- 入力された音声信号を圧縮してネットワークで送出する.
- 音声信号のFFT処理を行い周波数成分を抽出してスペクトラム表示を行う.
- インターネット上のWebサイトからデータを取得してきてマイコンで表示する.
- ボイス・チェンジャやエコーなどの自作エフェクタの作成ができる.
- 小さなマイコンからでも自由にメールを送受信できるようになる.
(注)上記の用途向けのファームウェアは,弊社,SDR-49特設サイトにて順次公開予定です.ダウンロードしたファームウェアをSDR-49に書き込めば各種機能が有効になります.
