ボイス・コイルから振動板まで,音のパーツを一つずつ

フル・クラフト・スピーカ・キット TS10 2個セット

【直接販売商品】
価格16,200円(税込)

2013年8月23日発行

[絶版2015.10.15] {取扱い商品} フル・クラフト・スピーカ・キット TS10 2個セット 新刊案内をメールで購読
(CQ出版Web会員サービスで購読)

buynow

CQWebShopで購入

大変恐縮ですが,こちらの商品は品切れ絶版となりました.


 10cmフル・レンジのスピーカ・ユニットを自作するためのキットです.本キットには,ユニットを作るためのすべての部材と,コイルを巻く作業を助けるための治具,消耗品としての接着剤,制作のためのマニュアルが同梱されています.マニュアルに沿って制作することにより,スピーカのしくみを学習することができます.


エンクロージャ付きキットも準備中!

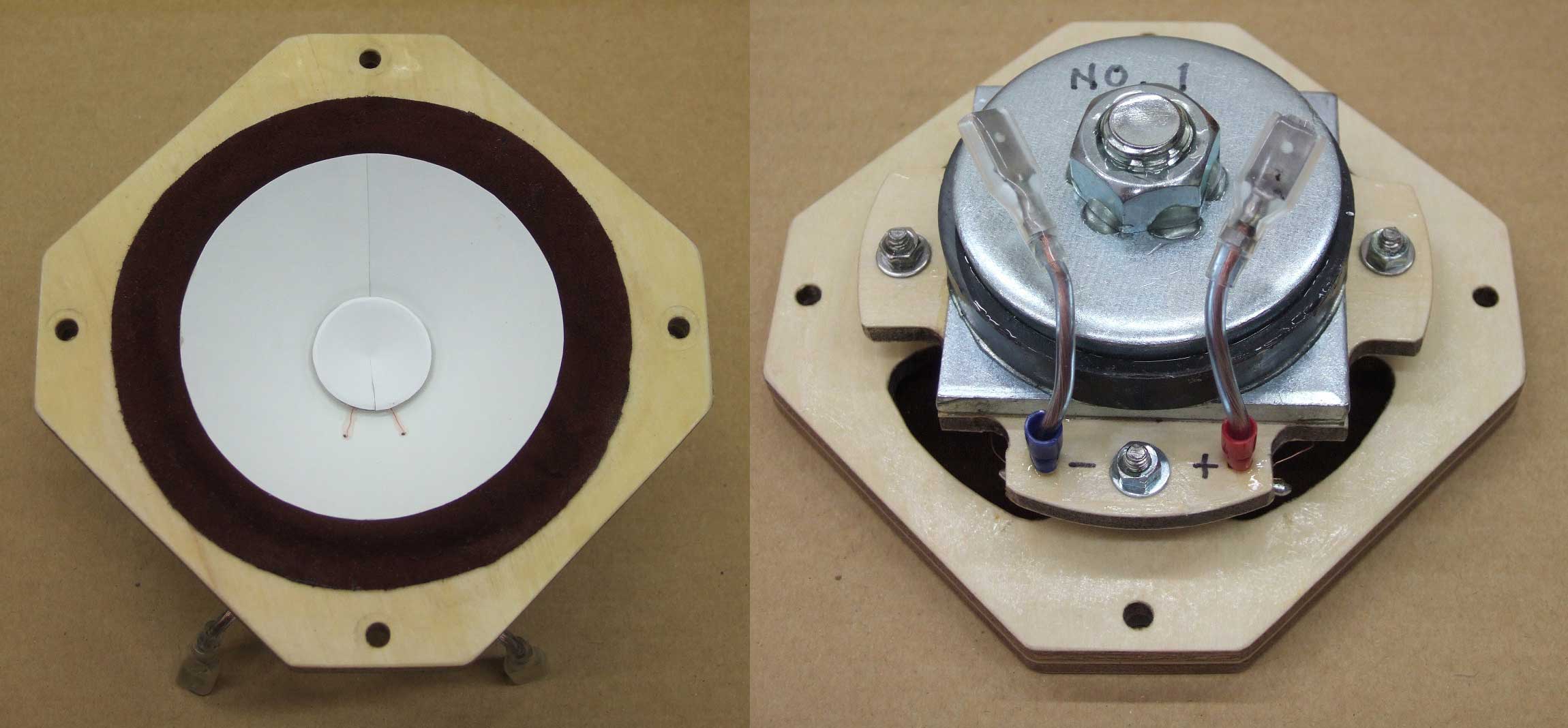

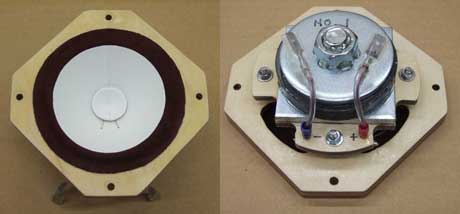

完成したスピーカ・ユニット写真(左:表側,右:裏側)


「フル・クラフト・スピーカ・キットTS10」に同梱されているもの

▲取り扱い説明書(32ページ)

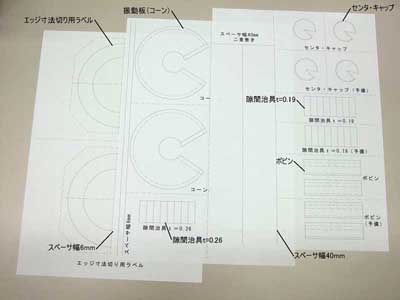

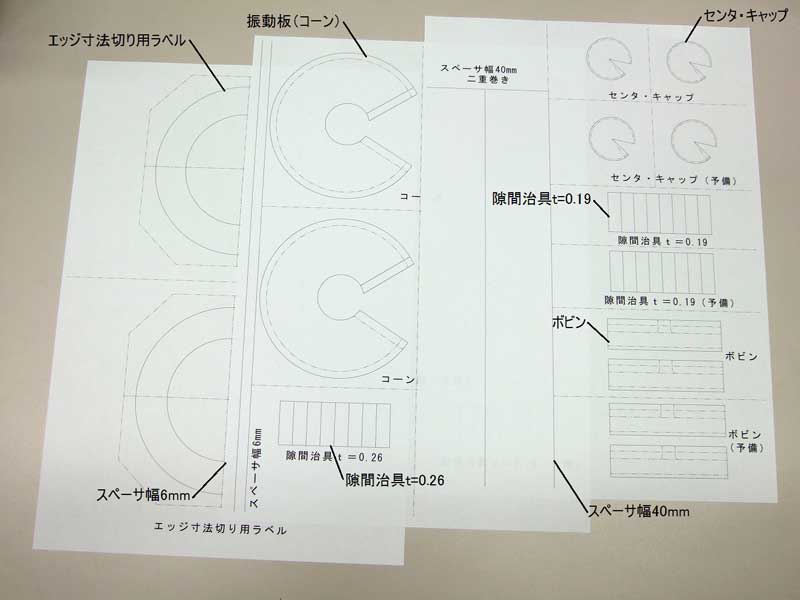

▲紙部品 ※ステレオなので,2セット分+予備があります.
・振動板(コーン):2枚,予備:2枚
・ボビン:2枚,予備:2枚
・センタ・キャップ:2枚,予備:2枚
・エッジ寸法切り用ラベル:2枚
・隙間治具,スペーサ

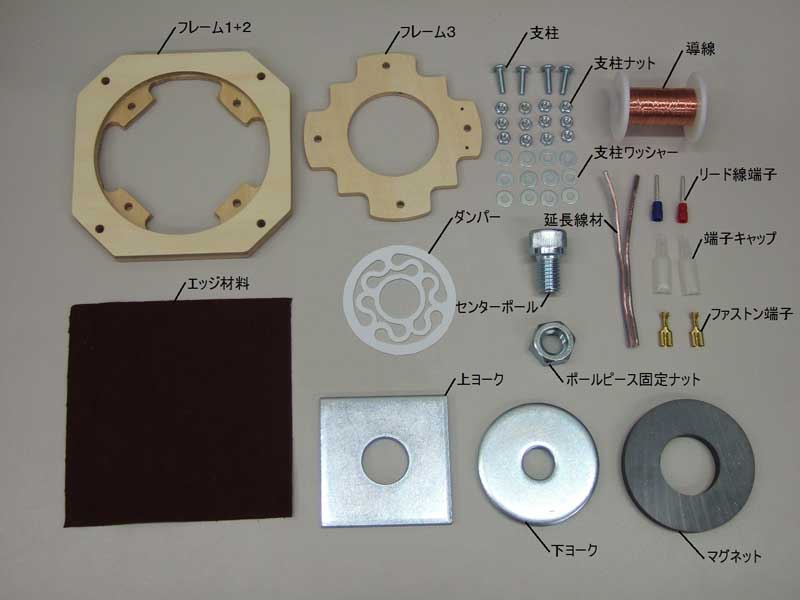

▲スピーカ・ユニットを構成する構造部品
・木製フレーム1,2,3:2個ずつ
・ダンパ:2個
・エッジ材料:2枚
・センタ・ポール:2個
・ポール・ピース固定ナット:2個
・上ヨーク:2個
・下ヨーク:2個
・フェライト・マグネット:2個
・ポリウレタン線:ボイス・コイル4個分
・支柱ビス:8個
・支柱ナット:24個
・支柱ワッシャ:24個
・リード線端子:赤2個,青2個
・端子キャップ:4個
・ファストン端子:4個
・延長線材:2本(5cmに分割して4本分)

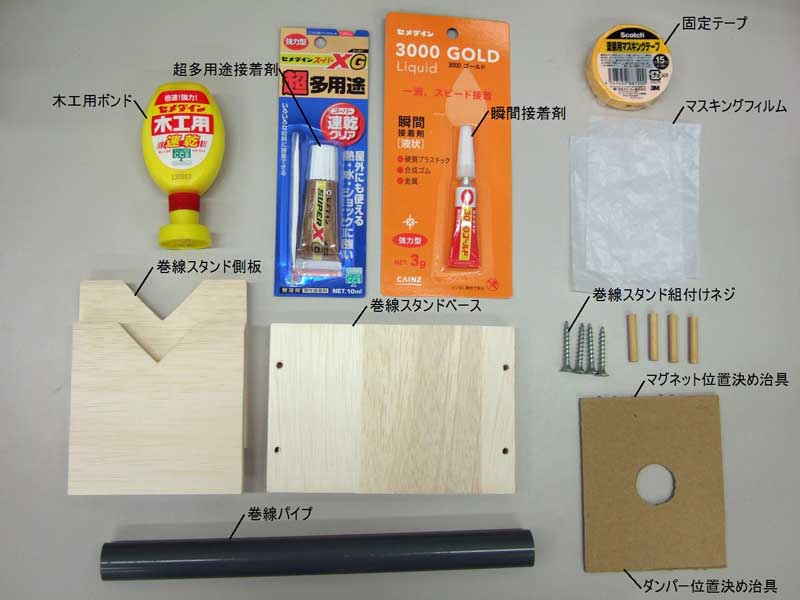

▲巻き線治具,位置決め治具,接着剤
・巻き線スタンド側板:2枚
・巻き線スタンド・ベース:1枚
・巻き線スタンド組み付けねじ:4個
・巻き線パイプ:1本
・ダンパ位置決め治具ダンポール:1枚
・マグネット位置決め治具:4本
・マスキング・フィルム:2枚
・固定テープ:1本
・木工用ボンド:1個
・超多用途接着剤:1個
・瞬間接着剤:1個

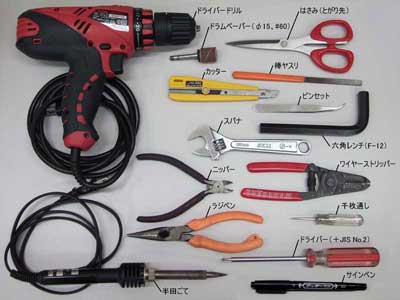

用意する工具類(あったほうがよいもの.これらは同梱されていません)
・とがり先はさみ*
・カッタ
・ドライバ・ドリル
・ドラム・ペーパ(φ15,♯60)
・ピンセット
・棒やすり
・六角レンチ(F-12)
・モンキ・スパナ
・ニッパ
・はんだごて
・はんだ
・ワイヤ・ストリッパ
・ラジオ・ペンチ
・千枚通し
・ドライバ(+JIS No.2)
・サインペン




キットの特徴
・スピーカの制作というと,スピーカ・ユニットは市販の製品を購入することが前提であったが,このキットはスピーカ・ユニットを自作してしまおうというもの.この過程を学ぶことで,スピーカから音が出るしくみがよく理解できる.
・ほとんどの部材はホームセンタやネットで購入できるが,制作しやすいようにまとめてセットにしている.
・木製フレームや硬質塩化ビニル製ダンパなど,制作しにくい部品は加工済みとしている.
・市販のスピーカ・エンクロージャ(写真のエンクロージャはコイズミ無線で販売しているSV-16/105φ)に設置すると,スピーカとして完成する.

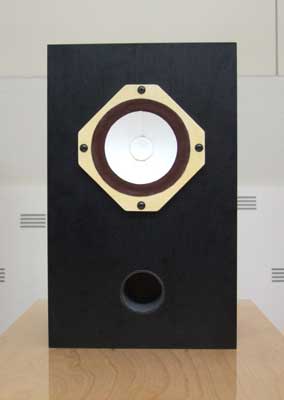

本キット「TS10」+市販のスピーカ・エンクロージャ「SV-16-105φ」の最終外観


「フル・クラフト・スピーカ・キットTS10」を購入する前に
 下記注意事項をご理解,ご了承のうえご購入ください.

(1)扱いと使用場所
・本キット制作中の怪我や火傷など,いかなる損害において,CQ出版社,製造元,開発者はいっさいの責任を負いません.
・本キットは「トラ技エレキ工房 No.2 特集 本気度MAX! フル・クラフト・スピーカ誕生」のより深い理解を促すために開発した,学習用のキットです.
・小さな子供やペットに触れることのないように注意して制作してください.
・本キットの仕様や内容は,予告なく変更される可能性があります.
・直射日光や高温になる暖房器具付近や多湿の場所では使用しないでください.
・本キットには強力なフェライト・マグネットが使用されています.周辺の電子機器に影響を与える可能性がありますので,できるだけ離して使用してください.

(2)組み立て配線
・はんだ付けの必要がある個所があります.けがや火傷には十分注意して作業してください.
・ボビンに導電(ポリウレタン線)を巻く作業の時は,導線の切り口に突起があるので,けがをしないように十分注意してください.
・ニッパ等で電線や部品の切断の際は,破片が飛ぶこともあります.可能であれば,安全めがねを使用してください.
・配線はマニュアルに従い,コイルの端子ねじの接続や極性,およびプラグの極性を確かめて接続してください.

(3)使用するときには
・アンプなどと接続し,通電するときに,かならず配線が正しいか確認してください.
・ユニットの裏側は部品のカット部がシャープですので,触れる場合には注意してください.

(4)改造
・本キットは,コーン紙の材質を換えたり,巻き線の幅を変えたりすることにより,さまざまなスピーカに変えることができるようになっています.改造・変更は自己責任で行ってください.
