● ナイキスト基準とロールオフフィルタ

　さて，零ISIを実現するシステムは，そのインパルス応答が図6(a)に示すようにT（sec）ごとにゼロクロスしなければならない．

〔図6〕おもなイーサネット規格の比較

　これをナイキスト第1基準と呼ぶ．このナイキスト第一基準を満足するシステムを，ナイキストフィルタと呼ぶことにする．

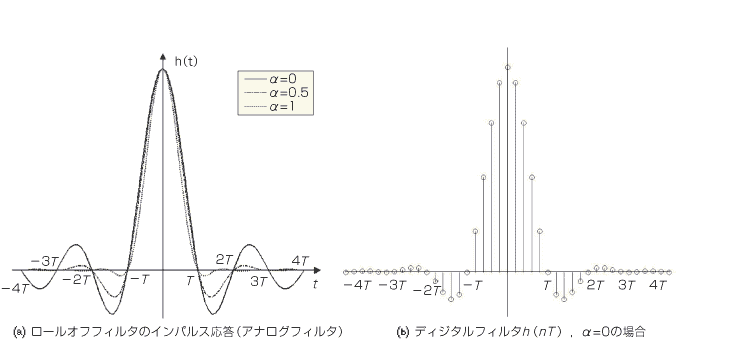

　図6(a)は，アナログで実現した場合のナイキストフィルタのインパルス応答h（t）の例である．h（t）の一例として，次に示すsinc関数がある．

　　 （1.2）

　ディジタルフィルタでナイキストフィルタを構成する場合は，同図(b)のようにアナログのインパルス応答をサンプルレート1/T 'でサンプリングした値を利用する．この場合は，シンボルレート1/T に対して4倍のサンプルレートを有するディジタルフィルタで，すなわちT =4T 'の例である．

　さて，零ISIを実現するシステムが，ナイキスト第一基準を満足しなければならない理由を，以下の例題で検討してみよう．

［解］

　まず，線形時不変システムの応答y（nT '）は，式（1.3）で示すように入力信号とインパルス応答のたたみ込みで表される〔参考文献1）〕．

（1.3）

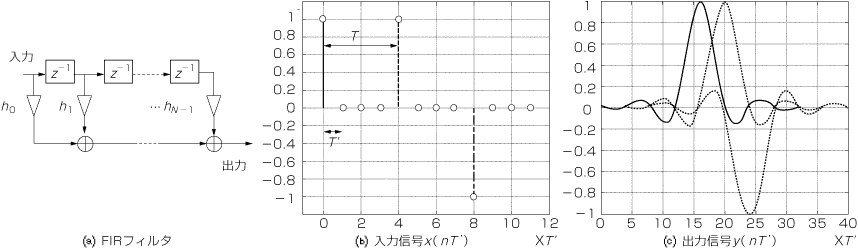

　ただし，タップ数がN のFIRフィルタとし，その回路図を図7(a)に示す．ここで，入力信号x（nT '）はT（sec）間隔で−1か1であるので，出力y（nT '），すなわちシステムの応答は，式（1.1）に基づきインパルス応答がT（sec）ごとにシフト，あるいは正負反転してシフトし，各サンプル点で加算された波形となる．

　たとえば，図7(b)のx（nT '）が入力されたとして，各入力信号に対する応答は図(c)となり，各シンボル点でISIが発生していない．ただし，図(c)は，見やすくするためにアナログ信号的に表示している．また，T ＝4T '，N＝32としている．

　図(c)の波形を各サンプル点で加算すると実際の出力信号y（nT '）が得られる．そのy（nT '）を2周期ごとに重ねて描くと，図5(a)のような零ISIとなる応答波形が得られる．

〔図7〕ロールオフフィルタ

● ナイキスト/ロールオフフィルタの振幅特性

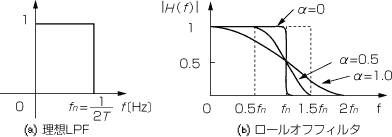

　ナイキスト第1基準を満足するシステムとして，図8(a)に示すカットオフ周波数f_n =1/2T となる理想LPFがある〔インパルス応答は式（1.2）〕（問題1.2）．T はシンボル間隔である．

〔図8〕零ISIとなるフィルタの振幅特性

　しかしながら，理想フィルタはインパルス応答が，負の時間も含めた無限長になり実現不可能であるため，実際は図6に示すように有限長インパルス応答としてLPFを実現する．これを，ロールオフフィルタと呼んでいる．

　ロールオフフィルタは，ロールオフ率と呼ばれるパラメータa により，図8(b)のように遮断特性が異なる．図のようにロールオフ率a がゼロに近づくと急峻な振幅特性となり周波数利用効率は上がるが，欠点としてアイが狭くなりシンボルの判定タイミングずれによりビットエラーが生じやすくなる．

　理由は，図6に示したようにインパルス応答のサイドローブの値が大きくなるからである．ロールオフフィルタの遮断域特性は，次節で述べるように余弦波で表されるので，このようなLPFをコサインロールオフフィルタと呼ぶ．
