ラズベリー・パイ性能最大化キット「Pi Modify」 8/10発売!


 本誌編集部では, I/Oコンピュータ基板ラズベリー・パイの機能を最大源に引き出すキットを開発中です.さまざまな用途にも使えるよう①放熱機器②コネクタ類やピン類③電源スイッチ④産業用microSDカード⑤ソフトウェア類といった信頼性とロング・ライフ性を高める部品やツールを同梱します.自分専用コンピュータ作りにお役立てください.
 本キットの価格は40,000円(税抜)です.限定生産品のため,数に限りがございます.お早めにお求めください.CQ出版WebShop,および書店より購入できます.


写真1 CQ出版社より発売予定のラズベリー・パイ性能最大化キットPi Modifyの中身
(内容物は変更する可能性があります)

内容

 本キットはトランジスタ技術2017年7月号の特集「My IoT製作用PCプラモデルの開発」の関連キットとして開発されました.目次はこちらです.
 第1章(pp.40〜47)のCPU冷却器一式,第2章(pp.59〜74)のアナログ・ディジタルI/Oボードの設計データ,第4章(pp.97〜109)の産業用microSDカード,第5章(pp.110〜113)のOSシャットダウン・スイッチ,Appendix 6(pp.127〜129)のカスタムRaspberry Piトライアルキットと同等の性能を持つ部品が付属します.
 主な内容物は次のとおりです.

ラズベリー・パイ本体

・カスタムRaspberry Piトライアルキット(Raspberry Pi 2 Model Bベース)

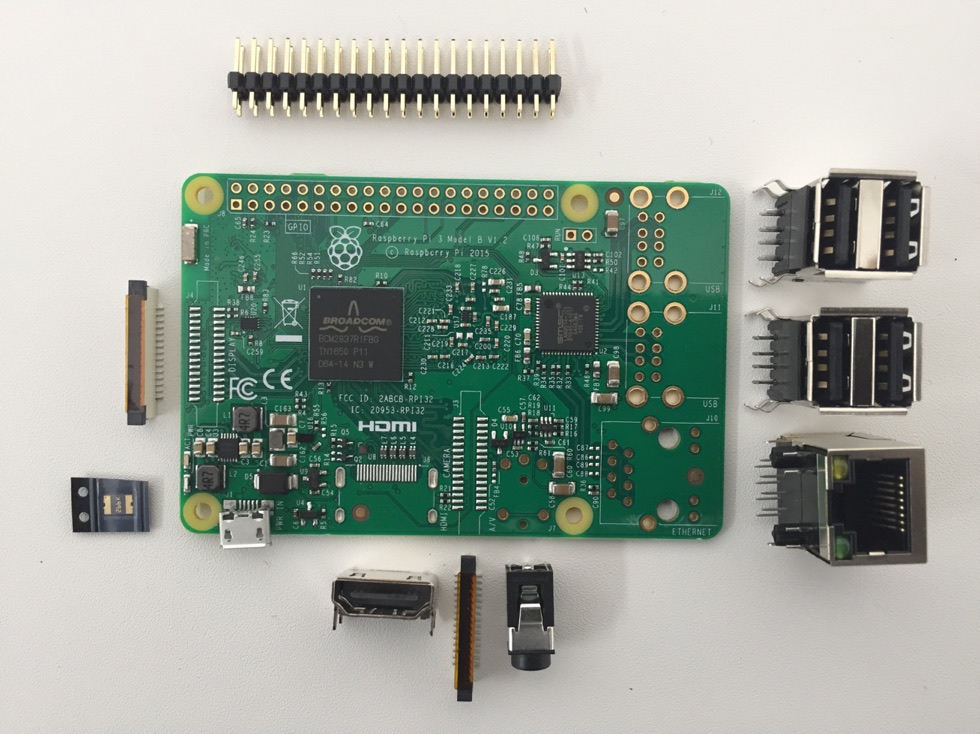

写真2 コネクタ類などの突起物が未実装になっている半組み立てキット「カスタムRaspberry Piトライアルキット」(TechShare製)
ベース・ボードはラズベリー・パイ2モデルB

CPU冷却器一式
・ヒートシンク
・冷却プレート
・ギャップ・フィラー
・熱伝導グリス (GS-01)
・取り付け用ねじ&ワッシャ


写真3 50℃環境下でも1.2GHzフル回転で動作が可能!CPU冷却器を装着したラズベリー・パイ
熱伝達の効率を上げるために専用の冷却プレートを製作した.その表面にヒートシンクを設置することでファンレスでもCPUクロック周波数1.2GHzで動き続ける.部品面には何も付いていないので各種コネクタへのアクセス性がよい

microSDカード
・産業用microSDカード 16Gバイト(ケース付き)

写真4 産業用microSDカード(ソリッドギア製)
キットには16GバイトのMLCタイプが同梱される

電源スイッチ類
・プッシュ・スイッチ(コネクタ付き)
・USB-microSD変換アダプタ

コネクタ類,ピン類
・ピン・ソケット・ロープロファイル40ピン(20×2)
・ピン・ソケット40ピン(20×2)
・ピン・ソケットLアングル40ピン(20×2)
・ピン・ソケット足長40ピン(20×2)
・ピン・ヘッダ・ロープロファイル40ピン(20×2)
・ピン・ヘッダLアングル40ピン(20×2)
・ピン・ヘッダ・ハウジング付き40ピン(20×2)
・USB 1口(横)× 2
・USB 1口(縦)× 2

写真5 コネクタ類,ピン類を背の低いタイプに換装して製作したロープロファイル型ラズベリー・パイ
背の低いロープロファイル・ピン・ヘッダとUSB 1口(横)を使って製作した

コンテンツ類
・本誌バック・ナンバ(トランジスタ技術2017年7月号)
・アナログ・ディジタルI/Oボード回路図(DVDに収録)
・アナログ・ディジタルI/Oボード ガーバ・データ(DVDに収録)
・ベアメタル実行ファイル(DVDに収録)
・Pi Modify組み立てマニュアル(DVDに収録)

写真6 本誌の特集 第2章で製作した絶縁型アナログ・ディジタルI/Oボード
付属のDVDには本ボードの回路図とガーバ・データが収録される

Pi Modify発売記念!イベント・セミナ開催

トランジスタ技術2017年7月号の特集「My IoT製作用PCプラモデルの開発」の筆者陣が,ラズベリー・パイの基礎やPi Modify開発秘話を講演します.Pi Modifyの割り引き販売も予定しています.
・開催日:2017年9月上旬予定
・受講料:9,800円(予定)
詳細が決まり次第,本ページでお知らせします.
