ザイリンクス製FPGAを使う場合

FPGA開発ツール“Vivado”のセットアップ

●アカウント取得
　初めてザイリンク社のツールを使う場合は、アカウントの登録が必要です。ザイリンクス社のWebサイトにアクセスし、右上にある人間型のアイコンをクリックすると、「ログイン｜登録」の選択が出てくるので、これをクリックします。

図1　ザイリンク社のWebサイトの右上

　すでにアカウントをお持ちの場合は、登録したメールアドレスとパスワードを入力して「サインイン」してください。アカウントを作成する場合は、登録するメールアドレスを入力し、「アカウントの作成」をクリックします。

図2　ザイリンク社のサインイン画面

　アカウントの作成画面では、名前や居住地などの項目を入力します。キャプチャには右側に表示されている英数字を入力します（ボット対策のための入力）。入力を完了したら「送信」をクリックします。

図3　アカウントの作成画面

　すると登録したメールアドレスにアクセストークンが送られてくるので、この文字列をコピーしておきます。

図4　送られてきたアクセストークン

　アカウント取得画面ではアクセストークンの入力待ちになっているので、ここにアクセストークンとサインイン時のパスワードを設定します。パスワードは大文字小文字各最低1文字、さらに数字と記号を最低1文字含み、最低8文字が必要です。設定が完了したら「アカウントの有効化」をクリックします。

図5　アカウントの有効化

　アカウントが有効化されると、Webページは図2のサインイン画面に切り替わるので、登録したメールアドレスとパスワードでサインインします。

●ダウンロード
　Vivadoは、Vivadoのダウンロード・ページからダウンロードできます。

図6　Vivadoのダウンロード・ページ

　画面をスクロールしていくと、ダウンロードするファイルの選択ができます。すべてをダウンロードすると巨大なファイル・サイズとなるので、使用するOSに合わせて「自己解凍型ウェブインストーラー」を選択して実行してください。

図7　ウェブインストーラーを選択

　ダウンロード時に名前や会社名の入力画面になることがあるので、改めて入力してください。

●インストール
　ネットワーク経由でダウンロードしながらのインストールになるので、ネットに接続できる環境である必要があります。
　ダウンロードしたファイルを実行してインストールを開始します。スプラッシュ画面が表示された後、しばらくすると下記のようなインストール開始画面になります。

図8　インストール開始画面

　インストールは基本的に「Next」をクリックしてインストールを進めればOKです。途中、アカウントの確認画面が出てくるので、登録したメールアドレスとパスワードを入力します。
　次の画面では「Vavdo」を選択して「Next＞」をクリックします。
　なお、将来的にZynqシリーズやソフトマクロCPUコアMicroBlazeを使う場合は、一番上の「Vitis」をインストールしてください（Vivadoも同時にインストールされる）

図9　Vavdoを選択

　次の画面では「Vivado HL WebPACK」を選択して「Next＞」をクリックします。
　またライセンス契約（Accept License Agreements）の確認画面では「I Agree」を選択してクリックします。

図10　Vivado HL WebPACKを選択

　ウェブインストーラーなので、ツール本体のダウンロードから始まります。全部で10G～20Gバイト程度のファイルをダウンロードします。それが完了してからインストールを開始するので、作業時にトータルで50Gバイト前後の空き容量が必要になります。インストールの完了まで、数時間程度かかるでしょう。

　インストールが完了すると、下記のような画面が表示されます（途中ドライバのインストールが行われる場合がありますが、キャンセルして後から実行してもかまいません）。

図11　インストール完了

●インストール手順説明書
　詳細なインストール手順は下記PDFに説明があります。参考にしてください。
インストール手順PDF

FPGA開発ツール“Vivado”の使い方

●プロジェクト作成前に…
　本特設ページからダウンロードしたファイルを解凍した後に生成される「BASYS3」フォルダを任意のディレクトリにコピーしておきます。ここでは例として、D:\FPGA内にコピーするものとします。

●プロジェクトの作成
　まずはインストールしたVivadoを起動します。

図12　Vivadoの起動

　「Create Project」をクリックするとプロジェクト作成のウィザードが開始されます。

図13　Vivadoのプロジェクト作成開始

　プロジェクト作成は、後でも設定できる項目も多いので基本的に「Next＞」を選択していけば問題ありません。下記の画面ではプロジェクトの名前を設定します。ここでは例として、本誌特集サンプル・ソースをコピーしたフォルダ（D:\FPGA\BASYS3\VerilogHDL\counter）に、プロジェクトを作成してみることにします。
　下図のように、ディレクトリ名を、D:/FPGA/BASYS3/VerilogHDL/counter（VHDLを使う場合はD:/FPGA/BASYS3/VHDL/counter）に、プロジェクト名をcounterとして、「Next＞」をクリックします。
(「Create project subdirectory」のチェックを外すと、指定したフォルダにプロジェクトが作成されます)

図14　プロジェクト名の設定

　次にHDLソースを読み込みます。「Add Fils」をクリックして開いたウィンドウで、読み込むHDLソースを選択して「OK」をクリックします。HDLソースがプロジェクトに取り込まれたのを確認したら、「Next＞」をクリックします。

図15　HDLソースの読み込み

　デバイス選択画面では、ファミリに「Artix-7」を、パッケージに「CPG236」を、スピードグレードに「1]を選択し、使用するFPGA評価ボードBASYS3に搭載されている「XC7A35CPG236-1」が絞られるので、これを選択します。
　後は「Next」を選択していけば、プロジェクト作成の終了です。

図16　デバイスの設定

●ソースコード作成とアナライズ

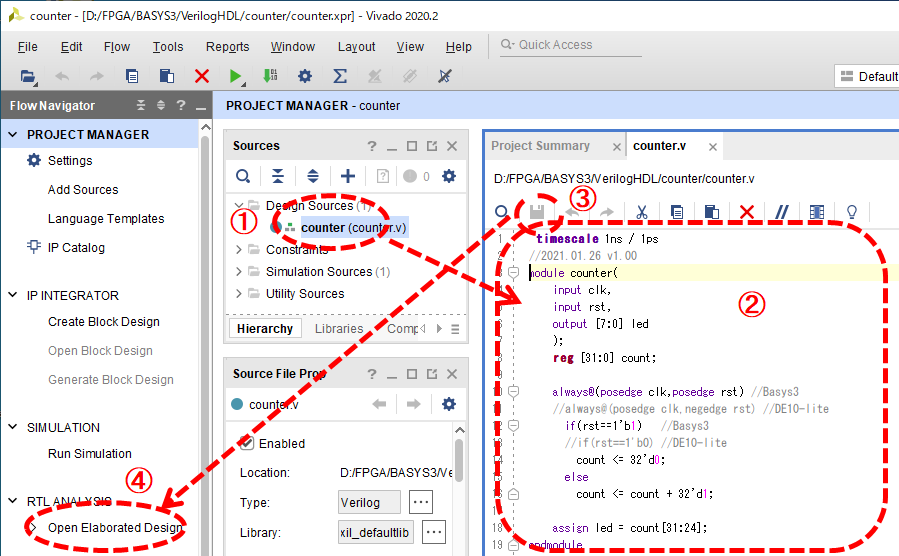

　HDLソース(counter.vなど)をダブルクリックするとエディタが起動するので、内容を編集し保存します。次に「Open Elaborated Design」をダブルクリックするとアナライズが実行されます。文法のエラーなどがあれば、ここでエラーが表示されます。

図17　ソースコード作成とアナライズ

　また、アナライズや論理合成など、ツールが時間のかかる処理をしているときは、右上に下記のように「Runing 〇〇〇」と表示され、アイコンが回転するアニメーションをしています。処理が完了すると、チェックマークのアイコンに変わります。

図18　ツールが処理中/完了時の表示

●ViVadoのピン配置指定
　HDLソースの入力が終わったら、「ELABORATED DESIGN」で「I/O Plannign」を選択し、信号ごとにピン配置(PackagePin)と信号レベル(I/O Std)を指定します。

図19　ViVadoのピン配置指定

●Vivadoのシミュレーション実行
　メニュー・バー「File」→「Add Source」または「Flow Navigator」の「PROJECT MANAGER」の「Add Source」をクリックすると、ファイル追加・作成ウィンドウが開きます。ここで「Add or create simulation sources」を選ぶと、図15のようにファイル選択ウィンドウが出るので、テストベンチ（test_counter.v、VHDLを使う場合はtest_counter.vhd）を選択します。すると下記画面のようにSimulation Sourcesにテストベンチが追加されるので、これをダブルクリックしてテキスト・エディタ画面で編集できます。編集後、ファイルを保存し、「Run simulation」→「Run Behavioral Simulation」でシミュレーションが実行されます。

図20　Vivadoのシミュレーション実行

　リセット解除後にクロックが立ち上がると、countがインクリメントされるのがわかります。

図21　Vivadoのシミュレーション波形

●論理合成・配置配線・FPGAデータ生成
　「Flow Navigator」の「PROGRAM AND DEBUG」の「Generate Bitstream」(FPGA書込みデータ生成の実行)をクリックすると、Run Synthesis（論理合成）と、Run Implementation(配置配線）が実行されます。ツール内ではタイムスタンプを確認し、前工程でなにか変更があれば、後工程もすべて再実行されます。つまり、HDLソースを変更すると、全体が再実行されます。
